Beschrijving

Technische Parameters

Producteigenschappen

●Ondersteunt bitsnelheden tot 25,78 Gbps

●Beschikt over een hot-pluggable SFP+ footprint

●Uitgerust met een 1310 nm DFB-laser en PIN-fotodiode, waardoor transmissie tot 10 km via SMF mogelijk is

●Voldoet aan de SFP+ MSA- en SFF-8472-specificaties, met een duplex LC-aansluiting

●RoHS-compatibel

●Werkt met een enkele +3.3V-voeding

●Inclusief realtime digitale diagnostische monitoring

●Temperatuurbereik van de bedieningskast: standaard 0 graad tot +70 graad

Toepassingen

● 25GBASE-LR

Productdetails

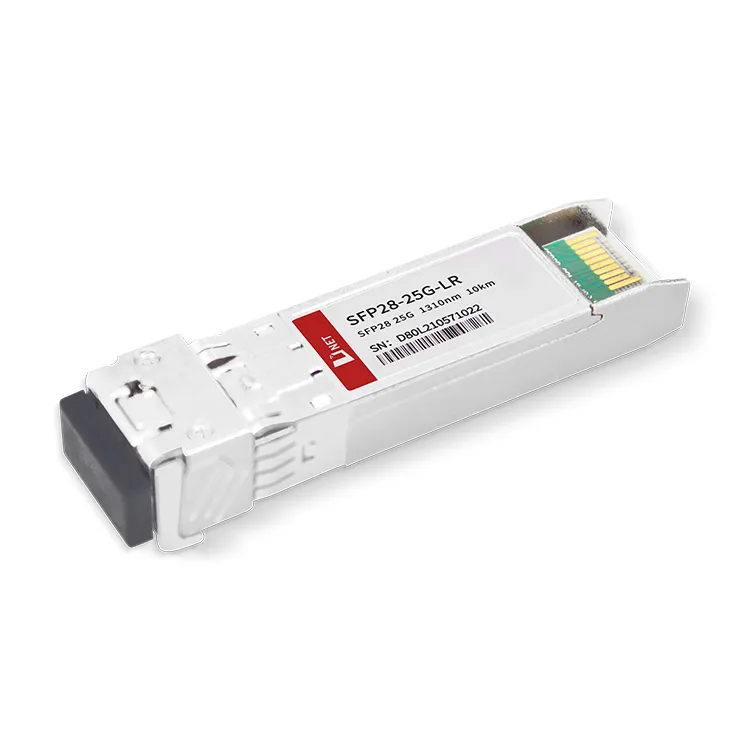

De SFP28-transceivers zijn krachtige, kosteneffectieve modules die een datasnelheid van 25,78 Gbps kunnen ondersteunen en een transmissieafstand van 10 km via Single-Mode Fiber (SMF) mogelijk maken.

Deze transceivers bestaan uit drie belangrijke componenten: een DFB-laserzender, een PIN-fotodiode die is geïntegreerd met een trans-impedantievoorversterker (TIA) en een MCU-besturingseenheid. Alle modules voldoen aan de klasse I-laserveiligheidsnormen.

Populaire tags: SFP28 25G LR 10KM transceivermodule, China SFP28 25G LR 10KM transceivermodule fabrikanten, leveranciers, fabriek

Absolute maximale beoordelingen

Parameter	Symbool	Min	Max	Eenheid
Voedingsspanning	Vcc	-0.5	4	V
Opslagtemperatuur	Ts	-40	+85	rang
Bedrijfsvochtigheid	-	5	85	%

Aanbevolen bedrijfsomstandigheden

Parameter	Symbool	Min	Typisch	Max	Eenheid
Temperatuur van de operationele behuizing	Tc	0		+70	rang
Voedingsspanning	Vcc	3.135	3.30	3.465	V
Voedingsstroom	Icc			400	mA
Gegevenssnelheid			25.78		Gbps

Optische en elektrische kenmerken

Parameter		Symbool		Min	Typisch	Max	Eenheid	Opmerkingen
Zender
Centrale golflengte			λc	1270	1310	1350	nm
Spectrale breedte(-20dB)			Δλ			1	nm
Onderdrukkingsverhouding zijmodus			SMSR	30	-		dB
Gemiddeld uitgangsvermogen			P_uit	-6		2	dBm	1
Uitstervingsratio			ER	3.5			dB
Swing-differentieel voor gegevensinvoer			V_IN	180		850	mV	2
Ingangsdifferentiële impedantie			Z_IN	90	100	110	Ω
TX uitschakelen	Uitzetten			2.0		Vcc	V
TX uitschakelen	Inschakelen			0		0.8	V
TX-fout	Schuld			2.0		Vcc	V
TX-fout	Normaal			0		0.8	V
Ontvanger
Centrale golflengte			λc	1260		1600	nm
Gevoeligheid van de ontvanger						-13.3	dBm	3,4
Ontvanger overbelasting						2	dBm	3,4
LOS De-Assert			LOS_D			-15	dBm
LOS Beweren			LOS_A	-30			dBm
LOS Hysteresis				0.5			dB
Swing-differentieel voor gegevensuitvoer			V_uit	300		900	mV	5
LOS			Hoog	2.0		Vcc	V
LOS			Laag			0.8	V

Opmerkingen:
1. De optische kracht wordt gelanceerd in SMF.
2. PECL-ingang, intern AC-gekoppeld en afgesloten.
3. Gemeten met een PRBS 231-1-testpatroon bij 25,78 Gps, BER kleiner dan of gelijk aan 5×10-5.
4. Gemeten met een PRBS 231-1-testpatroon @10,3125Gps, BER kleiner dan of gelijk aan 1×10-12.
Bits 110.3 en bits 118.3 besturen de vergrendelingsmodi van de interne retimer of CDR, de standaardwaarde is "1".

5. Intern AC-gekoppeld.

Bit 110.3 van A2h	Bit 118.3 van A2h	RX-gegevenssnelheid	TX-gegevenssnelheid	Status van RX CDR	Status van TX CDR
Hoog/1	Hoog/1	24.33G/25.78G	24.33G/25.78G	CDR-selectie	CDR-selectie
Hoog/1	Laag/0	24.33G/25.78G	9.95G/10.31G	CDR-selectie	CDR-bypass
Laag/0	Hoog/1	9.95G/10.31G	24.33G/25.78G	CDR-bypass	CDR-selectie
Laag/0	Laag/0	9.95G/10.31G	9.95G/10.31G	CDR-bypass	CDR-bypass

Bestelinformatie

Onderdeelnummer	Beschrijving
SFP28-25G-LR	25 Gbps SFP28-transceiver, enkele modus, bereik van 10 km

Veelgestelde vragen

1. Kun je SFP+ in een SFP28-poort plaatsen?

A: Ja, maar wanneer aangesloten op de SFP+ transceiver, kan deze poort slechts maximaal 10 Gbps aan internetsnelheden ondersteunen.

2. Wat is QSFP28 en SFP28?

A: Beide hebben verschillende maten en protocolstandaarden. De SFP28-module ondersteunt een transmissiesnelheid van 25 GB voor één voertuig, en de QSFP28 ondersteunt vier 25Gbit/s-kanalen met een totale gegevenssnelheid van 100G

3. Door welke snelheid wordt SFP28 ondersteund?

A: De optische SFP 28-module heeft een transmissiesnelheid van 25 Gbps, met behulp van een LC-connector.
