Productdetails

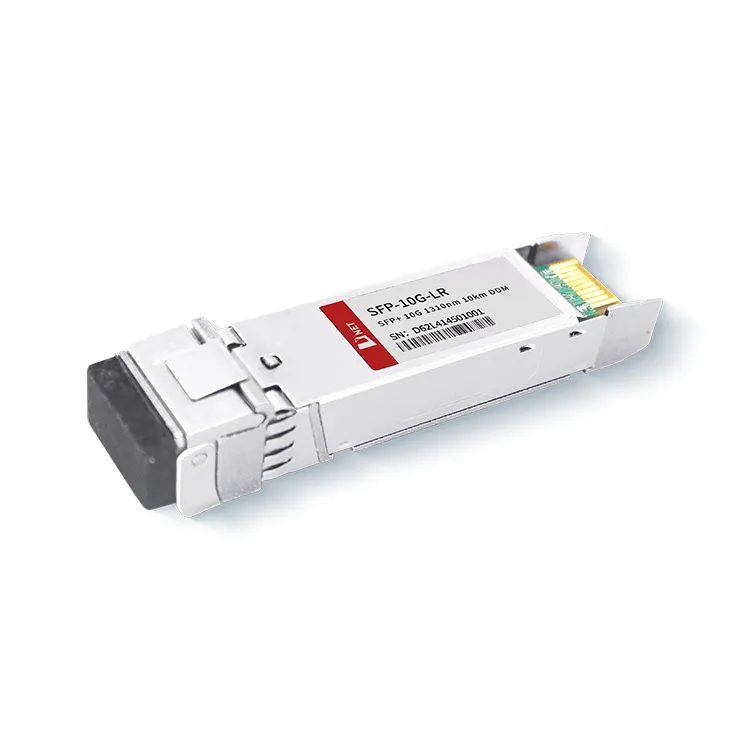

De 10G LR 10KM-module van D-NET voldoet aan de SFF-8431-, SFF-8432- en IEEE 802.3ae 10GBASE-LR-standaarden. Het werkt op een golflengte van 1310 nm, een frequentie die gewoonlijk wordt gebruikt in optische communicatie over lange afstanden. De module voldoet aan de volledig compatibele SFP-vormfactor en biedt hot-pluggabiliteit, maakt eenvoudige upgrades naar optische poorten mogelijk en zorgt voor lage emissies van elektromagnetische interferentie (EMI).
Populaire tags: SFP+ 10G LR 10 km zendontvangermodule, China SFP+ 10G LR 10 km zendontvangermodule fabrikanten, leveranciers, fabriek
Absolute maximale beoordelingen
|
Parameter |
Symbool |
Min. |
Typisch |
Max. |
Eenheid |
|
|
Opslagtemperatuur |
TS |
-40 |
+85 |
rang |
||
|
Bedrijfstemperatuur behuizing |
Commercieel |
TA |
0 |
70 |
rang |
|
|
Industrieel |
-40 |
+85 |
rang |
|||
|
Maximale voedingsspanning |
Vcc |
-0.5 |
4 |
V |
||
|
Relatieve vochtigheid |
RV |
0 |
85 |
% |
||
Elektrische kenmerken
|
Parameter |
Symbool |
Min. |
Typisch |
Max. |
Eenheid |
Opmerking |
|
Voedingsspanning |
Vcc |
3.135 |
3.465 |
V |
||
|
Leveringsstroom |
Icc |
430 |
mA |
|||
|
Stroomverbruik |
P |
1.5 |
W |
|||
|
Zender sectie |
||||||
|
Ingangsdifferentiële impedantie |
Rin |
100 |
Ω |
1 |
||
|
Tx-ingang Single Ended DC-spanningstolerantie (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differentiële ingangsspanningszwaai |
Vin, blz |
180 |
700 |
mV |
2 |
|
|
Uitschakelspanning verzenden |
VD |
2 |
Vcc |
V |
3 |
|
|
Inschakelspanning verzenden |
VNL |
Vee |
V+0.8 |
V |
||
|
Ontvanger sectie |
||||||
|
Tolerantie voor uitgangsspanning met één uiteinde |
V |
-0.3 |
4 |
V |
||
|
Rx uitgangsverschilspanning |
Vo |
300 |
850 |
mV |
||
|
Rx-uitvoer Stijg- en daaltijd |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS-fout |
VLOS-fout |
2 |
VccGASTHEER |
V |
5 |
|
|
LOS Normaal |
VLOS-norm |
Vee |
V+0.8 |
V |
5 |
|
Opmerking
1. Into ence eindigt bij 100 ohm.
2. Sluit rechtstreeks aan op de TX-gegevensinvoerpin. AC-koppeling van de pin naar het laserdriver-IC.
3. LOS is een open-collectoruitgang. De 4,7k-10kΩ moet op het hostbord worden geopend. De werking is logisch 0 en het signaalverlies is logisch 1. De maximale pull-up-spanning is 5,5 V.
4. Echografie met OC-192 / SDH.
5. 10GBASE-LR / LW Ethernet.
Optische parameters
|
Parameter |
Symbool |
Min. |
Typisch |
Max. |
Eenheid |
Opmerking |
|
Zender sectie |
||||||
|
Centrum golflengte |
λt |
1290 |
1310 |
1330 |
nm |
|
|
spectrale breedte |
△λ |
1 |
nm |
|||
|
Gemiddeld optisch vermogen |
Pavg |
-8.2 |
0.5 |
dBm |
1 |
|
|
Optisch vermogen OMA |
Poma |
-5.2 |
dBm |
|||
|
Laser uit |
Pof |
-30 |
dBm |
|||
|
Uitstervingsratio |
ER |
3.5 |
dB |
7 |
||
|
Uitstervingsratio |
ER |
6 |
dB |
6 |
||
|
Zenderverspreidingsboete |
TDP |
3.2 |
dB |
2 |
||
|
Relatieve intensiteitsruis |
Rijn |
-128 |
dB/Hz |
3 |
||
|
Tolerantie voor optische retourverliezen |
20 |
dB |
||||
|
Ontvanger sectie |
||||||
|
Centrum golflengte |
λr |
1260 |
1355 |
nm |
||
|
Gevoeligheid van de ontvanger |
Sen |
-14.5 |
dBm |
4,7 |
||
|
Gevoeligheid van de ontvanger |
Sen |
-14.5 |
dBm |
4,6 |
||
|
Benadrukte gevoeligheid (OMA) |
SenST |
-10.3 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-25 |
- |
dBm |
||
|
Los Dessert |
LOSD |
-15 |
dBm |
|||
|
Geen hysteresis |
LOSH |
0.5 |
dB |
|||
|
Overbelasting |
Zat |
0 |
dBm |
5 |
||
|
Reflectie van de ontvanger |
Rx |
-12 |
dB |
|||
Opmerking
1. Testomstandigheden voor stressontvangers volgens IEEE802.3ae. Voor de CSRS-test moeten de hostprintplaten voldoen aan de SFF-8431-normen.
2. Overbelasting van de ontvanger zoals gespecificeerd in de OMA en onder de ergste geïntegreerde stressomstandigheden.
3. Echografie met OC-192 / SDH
4. 10GBASE-LR / LW Ethernet
Bestelinformatie
|
Onderdeelnummer |
Beschrijving |
|
SFP-10G-LR |
10G SFP+ LR 10KM transceivermodule, hot-pluggable, duplex LC, +3.3V, 1310nm DFB-LD, enkele modus |
Veelgestelde vragen
1. Wat is 10GLR?
A: De 10G LR 10KM-module van D-NET is een optische transceivermodule voor 10-Gb/s seriële optische communicatietoepassingen. De SFP+-module voldoet aan SFF-8431, SFF-8432 en IEEE 802.3ae 10GBASE-LR.
2. Is 10GBASE-LR single-mode of multi-mode?
A: De 10G SFP+ LR 10KM transceivermodule van D-NET is geschikt voor transmissie op afstand, dus de single-mode glasvezel wordt hoofdzakelijk gedekt door 10 GBASE-LR SFP +, de overdrachtsafstand van 10GBASE-LR SFP kan oplopen tot 10 km met een single-mode glasvezel
