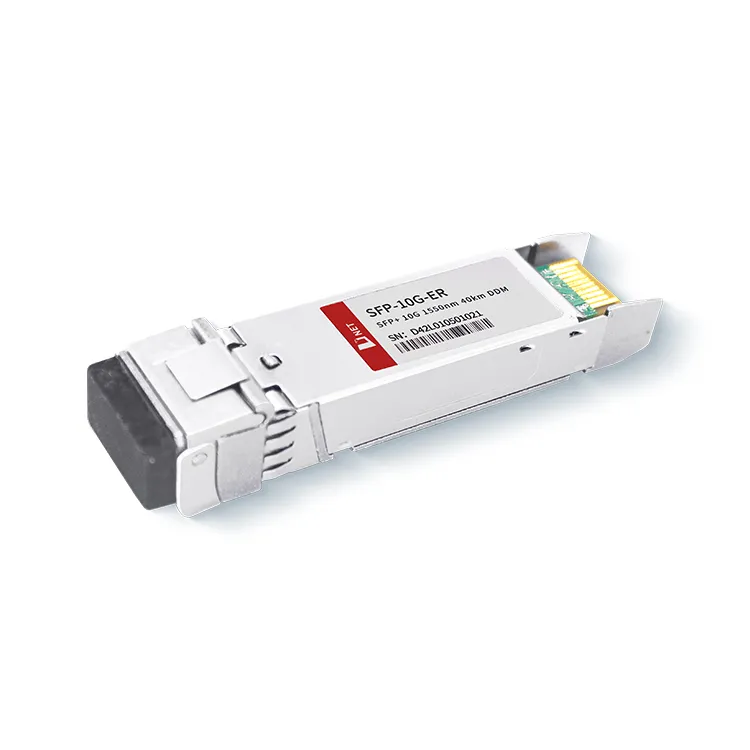

De 10G SFP+ ER 40KM-zendontvangermodule beschikt over een digitale diagnostische functie die realtime monitoring van de operationele status en prestatieparameters van de module mogelijk maakt. De 10G 40KM 1310nm-module is ideaal voor optische vezeltransmissie en voldoet aan de netwerktransmissievereisten voor middellange tot lange afstanden van 10G Ethernet.

Populaire tags: SFP+10G 1310nm ER 40KM transceivermodule, China SFP+10G 1310nm ER 40KM transceivermodule fabrikanten, leveranciers, fabriek

Absolute maximale beoordelingen

Parameter		Symbool	Min.	Typisch	Max.	Eenheid
Opslagtemperatuur		T_S	-40		+85	rang
Bedrijfstemperatuur behuizing	Commercieel	T_A	0		70	rang
Bedrijfstemperatuur behuizing	Industrieel	T_A	-40		+85	rang
Maximale voedingsspanning		Vcc	-0.5		4	V
Relatieve vochtigheid		RV	0		85	%

Elektrische kenmerken

(TOP=0 tot 70 graden, VCC=3,135 tot 3,465 volt)

Parameter	Symbool	Min.	Typisch	Max.	Eenheid	Opmerking
Voedingsspanning	Vcc	3.135		3.465	V
Leveringsstroom	Icc			400	mA
Stroomverbruik	P			1.5	W
Zender sectie
Ingangsdifferentiële impedantie	R_in		100		Ω	1
Tx-ingang Single Ended DC-spanningstolerantie (Ref VeeT)	V	-0.3		4	V
Differentiële ingangsspanningszwaai	Vin, blz	180		700	mV	2
Uitschakelspanning verzenden	V_D	2		Vcc	V	3
Inschakelspanning verzenden	V_NL	Vee		V+0.8	V
Ontvanger sectie
Tolerantie voor uitgangsspanning met één uiteinde	V	-0.3		4	V
Rx uitgangsverschilspanning	Vo	300		850	mV
Rx-uitvoer Stijg- en daaltijd	Tr/Tf	30			ps	4
LOS-fout	V_LOS-fout	2		Vcc_GASTHEER	V	5
LOS Normaal	V_LOS-norm	Vee		V+0.8	V	5

Opmerking
1. Sluit rechtstreeks aan op de TX-gegevensinvoerpin. AC-koppeling van de pin naar het laserdriver-IC.
2. Volgens SFF-8431 versie 3.0
3. In het differentieel eindigt bij 100 ohm.

Optische parameters

(TOP=0 tot 70 graden, VCC=3,135 tot 3,465 volt)

Parameter	Symbool	Min.	Typisch	Max.	Eenheid	Opmerking
Zender sectie
Centrum golflengte	λt	1530	1550	1565	nm
spectrale breedte	△λ			0.3	nm
Gemiddeld optisch vermogen	Pavg	-1		+4	dBm	1
Optisch vermogen OMA	Poma	-2.1			dBm
Laser uit	Pof			-30	dBm
Uitstervingsratio	ER	6			dB
Zenderverspreidingsboete	TDP			3.0	dB	2
Relatieve intensiteitsruis	Rijn			-128	dB/Hz	3
Tolerantie voor optische retourverliezen		20			dB
Ontvanger sectie
Centrum golflengte	λr	1260		1600	nm
Gevoeligheid van de ontvanger	Sen			-16	dBm	4
Benadrukte gevoeligheid (OMA)	Sen_ST			-14	dBm	4
Los Assert	LOS_A	-27		-	dBm
Los Dessert	LOS_D			-17	dBm
Geen hysteresis	LOS_H	0.5			dB
Overbelasting	Zat	0			dBm	5
Reflectie van de ontvanger	Rx			-26	dB

Opmerking
1. Cijfers over het gemiddelde vermogen zijn uitsluitend informatief, conform IEEE802.3ae.
2. Voorwaarden voor belaste ontvangertests volgens IEEE802.3ae. CSRS-tests vereisen dat het hostbord SFF-8431-compatibel is.
3. Overbelasting van de ontvanger gespecificeerd in OMA en onder de ergste veelomvattende stresstoestand.

Bestelinformatie

Onderdeelnummer	Beschrijving
SFP-10G-ER	10G SFP+ ER 40KM transceivermodule, hot-pluggable, duplex LC, +3.3V, 1310nm EML, enkele modus

Veelgestelde vragen

1. Wat is het bereik van 10G ER SFP?
A: D-NET's 10G 40KM 1310 nm kan tot 40 km verzenden via single-mode optische glasvezel. Het wordt veel gebruikt in man area-netwerken en basisstationtransmissie.

2. Wat is het verschil tussen 10GBASE-LR en ER?
A: De 10G-LR van D-net heeft een transmissieafstand van 10 km op een single-mode optische vezel met een golflengte van 1310 nm. SFP+ ER 40KM-module heeft een bereik tot 40 km via single-mode glasvezel. Verbindingen op een afstand van minder dan 20 km moeten door laserkracht vervallen.
