Beschrijving

Technische Parameters

Functies

● Voldoet aan IEEE Std 802.3-2005 Gigabit
Ethernet 1000Base-LX
● Specificaties volgens SFF-8074i en
SFF-8472, revisie 9.5
● Digitale diagnostische monitoring beschikbaar
● Ongekoelde 1310nm Fabry-Perot (FP) laser
● Bidirectionele dataverbindingen tot 1,25 Gb/s
● Duplex LC-connector compatibel
● Enkele +3.3V DC-voeding
● Hot-pluggable SFP-voetafdruk
● Laserveiligheidscertificaat klasse 1
● Opties voor bedrijfstemperatuur
-(Commercieel) -10oC tot +70oC
-(Uitgebreid) -10oC tot +85oC
-(Industrieel) -40oC tot +85oC
● Tot 10 km op 9/125 µm SMF
● RoHS-conform

Toepassingen

● 1,25 Gb/s Ethernet 1000Base-LX
● 1,0625 Gb/s glasvezelkanaal
● Bedrijfsrouter

Productdetails

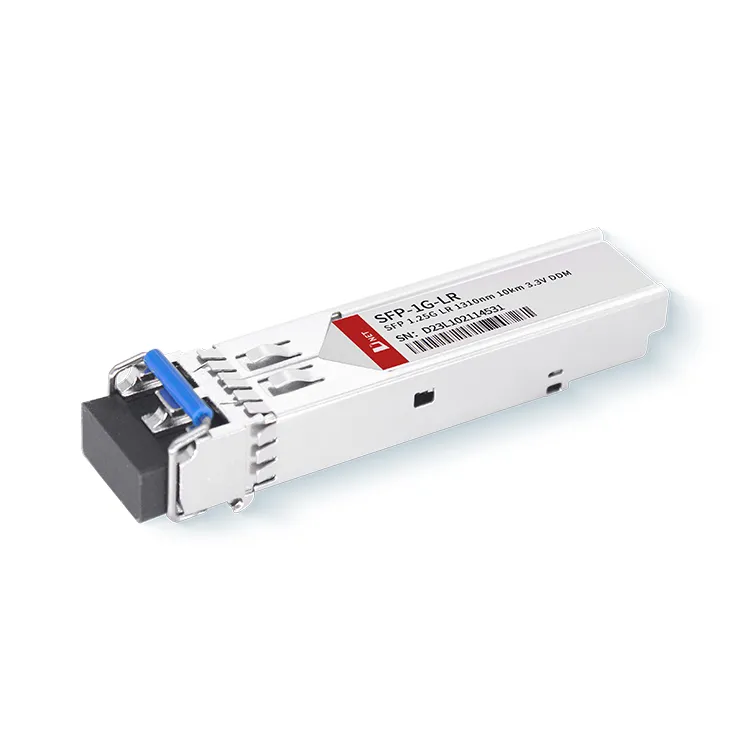

De optische 1.25G 1310nm 10km SFP-module is een veelzijdige en betrouwbare oplossing voor optische communicatienetwerken en biedt snelle gegevensoverdracht over lange afstanden met uitstekende signaalkwaliteit en stabiliteit. Ze voldoen aan IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX en Fibre Channel FC-PI-2 Rev.8.0.

Populaire tags: SFP 1G 1000base LR 10km 1310nm, China SFP 1G 1000base LR 10km 1310nm fabrikanten, leveranciers, fabriek

Absolute maximale beoordelingen

Spanningen die de absolute maximumwaarden overschrijden, kunnen permanente schade aan het apparaat veroorzaken. Dit zijn alleen absolute spanningswaarden. Functionele werking van het apparaat is niet geïmpliceerd bij deze of andere omstandigheden die de in de operationele secties van het gegevensblad vermelde omstandigheden overschrijden. Blootstelling aan absolute maximumwaarden gedurende langere perioden kan de betrouwbaarheid van het apparaat negatief beïnvloeden.

Parameter	Symbool	Mijnimum	Maximaalimum	Eenheid
Bewaar temperatuur	T_S	-40	85	^oC
Relatieve vochtigheid	rechts	5	95	%
Voedingsspanning	V_CC	-0.5	4.0	V

Aanbevolen bedrijfsomstandigheden

Parameter		Symbool	Mijn	Typ	Maximaal	Eenheid
Temperatuur van de bedrijfsbehuizing	DNET-03S10-31	T_C	-10	25	70	^oC
Temperatuur van de bedrijfsbehuizing	DNET-03S10-31I	T_C	-40	25	85	^oC
Voedingsspanning		V_CC	3.135	3.3	3.465	V
Datasnelheid		-	-	1.25 1.0625	-	Gb/s

Elektrische kenmerken van de transceiver

Parameter	Symbool	Minimum	Typisch	Maximaal	Eenheid	Notities
Modulevoedingsstroom	Ikke	-	-	220	mA	-
Differentiële ingang van de zender Spanning (TD +/-)	-	300	-	2200	mV_P-P	1
Differentiële uitgangsspanning van de ontvanger (RD +/-)	-	600	-	1200	mV_P-P	2
Lage snelheidsuitgang: Zenderfout (TX_FOUT) / Signaalverlies (LOS)	VOH	2.0	-	Vcc	V	3
	VOL	0	-	0.8	V	-
Lage snelheid output: Zender uitschakelen (TX_DISABLE), MOD_DEF 1, MOD_DEF 2	VIH	2.0	-	Vcc	V	4
	VIL	0	-	0.8	V	-

Notities
1. Intern AC-gekoppeld en afgesloten op 100Ω differentiële belasting.
2. Intern AC-gekoppeld, maar vereist een differentiële afsluiting van 100Ω of intern in de serializer/deserializer.
3. Extern omhoog getrokken met een 4,7KΩ-10KΩ-weerstand op het hostbord naar VCCT,R.
4. Mod_Def1 en Mod_Def2 moeten extern worden opgetrokken met een 4,7KΩ-10KΩ-weerstand op het hostbord naar V_CCT,R.

Optische eigenschappen van de zender

Parameter	Symbool	Minimum	Typisch	Maximaal	Eenheid	Notities
Lancering Optische Kracht	Po	-9	-6	-3	dBm	-
Centrale golflengtebereik	λc	1270	1310	1355	n.m.	-
Uitstervingsverhouding	EX	9	-	-	dB	-
Spectrale breedte (RMS)	Δλ	-	-	4	n.m.	-
Totale trilling	TJ	-	-	266	ps	-
Verspreidingsboete	-	-	-	1	dB	-
Optische stijgings-/dalingstijd	T_opstaan/T_val	-	-	260	ps	-
Pout @TX-Disable Beweerd	P_uit	-	-	-45	dBm	-

informatie ordenen

Onderdeel nummer	Beschrijving
SFP-1G-10KM	1,25 Gb/s single-mode SFP-transceiver 1000BASE-LX

Productbeschrijving

1. Welke band is 1310nm?
A: Het behoort tot de "o-band", waarbij gebruik wordt gemaakt van het golflengtebereik van de vezels bij 1260–1360 nm, diodelasers bij 1310 nm.

2. Hoe ver kan 1G LX SFP gaan?
A: 1,25 Gb/s Single-Mode SFP Transceiver 1000BASE-LX, dit is een standaard 1310nm LX SFP optische module en de transmissieafstand kan oplopen tot 10 km. Het werkt met een gegevenssnelheid van 1,25 Gbps.

3. Wat betekent LX op SFP?
A: LX staat voor langeafstandstransmissie en werkt op {{0}}nm (meestal 1310nm). Het is compatibel met IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX en Fibre Channel FC-PI-2 Rev.8.0.
