D-net`s optische transceivermoduleservice
----
●Garantieduur: Geniet van een geruststellende garantie van drie jaar op uw aankoop.
●Compatibiliteitsgarantie: De expertise van D-NET strekt zich uit tot compatibiliteitsdiensten, waardoor onze optische modules naadloos kunnen worden geïntegreerd met apparatuur van toonaangevende fabrikanten.
●Op maat gemaakt voor uw behoeften: Maatwerk staat centraal bij D-NET. Wij bieden OEM maatwerk en indien gewenst kunt u uw producten personaliseren met gekleurde logolabels.
●Snelle levering: Verwacht een snelle service met een algemene levertijd van slechts 3 dagen.
●Uitstekende koerier: Vertrouw op onze betrouwbare en hoogwaardige koerierspartnerschappen, waaronder SF, FedEx, DHL, UPS en anderen, voor uitgebreide verzendoplossingen.
Functies
● Hot-pluggeerbaar
● 147 nm CWDM EML-zender, APD-fotodetector
● De transmissieafstand bedraagt maximaal 80 km via de SMF-verbinding
● 2-draadinterface voor beheerspecificaties die voldoen aan de SFF 8472 digitale diagnostische monitoringinterface
● RoHS-compatibel
Toepassingen
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● 10G glasvezelkanaal
● CWDM-netwerken

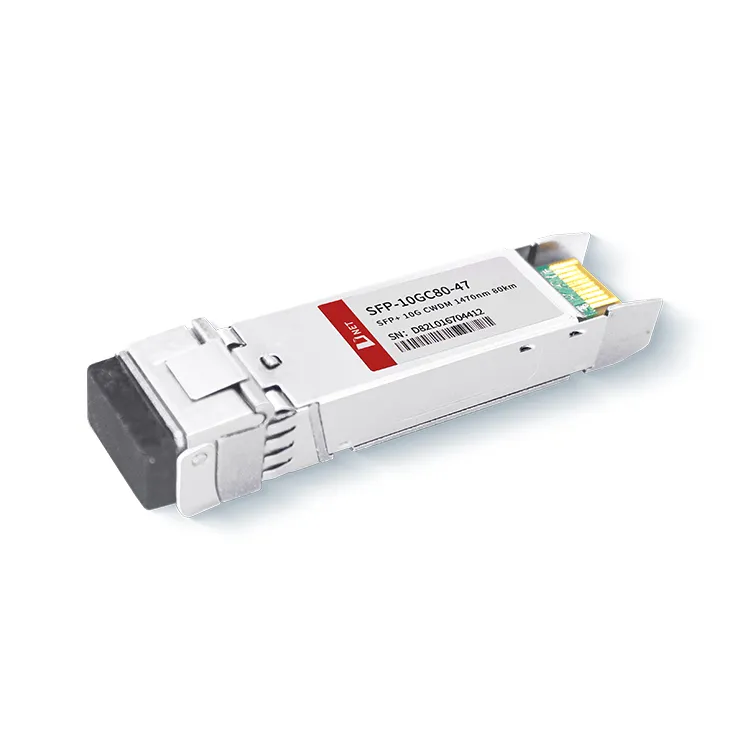

Productdetails
Deze optische transceiver werkt op een golflengte van 1470 nm, specifiek binnen het CWDM-spectrum, waardoor efficiënt multiplexen en demultiplexen van signalen in CWDM-systemen mogelijk wordt gemaakt. Met een maximale transmissieafstand van 80 kilometer is hij zeer geschikt voor langeafstandscommunicatienetwerken waar een groter bereik noodzakelijk is.
Populaire tags: SFP+10G CWDM 1470 km 80 km, China SFP+10G CWDM 1470 km 80 km fabrikanten, leveranciers, fabriek
Absolute maximale beoordelingen
|
Parameter |
Symbool |
Min. |
Typisch |
Max. |
Eenheid |
|
Opslagtemperatuur |
TS |
-40 |
+85 |
rang |
|
|
Bedrijfstemperatuur behuizing |
BEDANKT |
0 |
70 |
rang |
|
|
Maximale voedingsspanning |
VCC |
-0.5 |
4 |
V |
|
|
Relatieve vochtigheid |
RV |
0 |
85 |
% |
Elektrische kenmerken
(TOP=0 tot 70graad, VCC=3.135 tot 3,465 volt)
|
Parameter |
Symbool |
Min. |
Typisch |
Max. |
Eenheid |
Opmerking |
|
Voedingsspanning |
VCC |
3.135 |
3.465 |
V |
|
Leveringsstroom |
Icc |
600 |
ma |
|||
|
Stroomverbruik |
P |
2 |
W |
|||
|
Zender sectie |
||||||
|
Ingangsdifferentiële impedantie |
Rijn |
100 |
Ω |
1 |
||
|
Tx-ingang Single Ended DC-spanning Tolerantie (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differentiële ingangsspanningszwaai |
Vin, blz |
180 |
700 |
mV |
2 |
|
|
Uitschakelspanning verzenden |
VD |
2 |
VCC |
V |
3 |
|
|
Inschakelspanning verzenden |
VEN |
Vee |
V+0.8 |
V |
||
|
Ontvanger sectie |
||||||
|
Tolerantie voor uitgangsspanning met één uiteinde |
V |
-0.3 |
4 |
V |
||
|
Rx uitgangsverschilspanning |
Vo |
300 |
850 |
mV |
||
|
Rx-uitvoer Stijg- en daaltijd |
Tr/Tf |
30 |
PS |
4 |
||
|
LOS-fout |
VLOS-fout |
2 |
VCC-GASTHEER |
V |
5 |
|
|
LOS Normaal |
VLOS-norm |
Vee |
V+0.8 |
V |
5 |
|
Opmerking
1.Het is rechtstreeks verbonden met de TX-gegevensinvoerpinnen, met AC-koppeling van de pinnen naar het laserstuurprogramma-IC.
2.De LOS is geconfigureerd als een open-collectoruitgang. Het moet worden opgetrokken met een weerstand variërend van 4,7 kΩ tot 10 kΩ op het hostbord. Tijdens normaal bedrijf geeft hij een logische 0 af; in geval van signaalverlies voert het een logica uit
3. De maximale pull-up-spanning die het kan verdragen is 5,5 V.
Optische parameters
(TOP=0 tot 70 graden, VCC=3,135 tot 3,465 volt)
|
Parameter |
Symbool |
Min. |
Typisch |
Max. |
Eenheid |
Opmerking |
|
Zender sectie |
||||||
|
Centrum golflengte |
λc |
λ-6.5 |
λ+6.5 |
Nm |
||
|
spectrale breedte |
Δλ |
1 |
Nm |
|||
|
Gemiddeld optisch vermogen |
Pavg |
0 |
+4 |
Dbm |
1 |
|
|
Laser uit |
Pof |
-30 |
Dbm |
|||
|
Uitstervingsratio |
ER |
8.2 |
Db |
|||
|
Zenderverspreidingsboete |
TDP |
3.0 |
Db |
2 |
||
|
Relatieve intensiteitsruis |
Rijn |
-128 |
dB/Hz |
3 |
||
|
Tolerantie voor optische retourverliezen |
20 |
Db |
||||
|
Ontvanger sectie |
||||||
|
Centrum golflengte |
λr |
1260 |
1620 |
Nm |
||
|
Ontvangergevoeligheid (OMA) |
Sen |
-23 |
Dbm |
4 |
||
|
Benadrukte gevoeligheid (OMA) |
SensST |
-21 |
Dbm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
Dbm |
||
|
Los Nagerecht |
VERLOREN |
-24 |
Dbm |
|||
|
Geen hysteresis |
LOS |
0.5 |
Db |
|||
|
Overbelasting |
Zat |
-7 |
Dbm |
5 |
||
|
Reflectie van de ontvanger |
Rx |
-12 |
Db |
Opmerking
1. Cijfers over het gemiddelde vermogen zijn uitsluitend informatief, conform IEEE802.3ae.
2. 12 dB reflectie.
3. Voorwaarden voor belaste ontvangertests volgens IEEE802.3ae. CSRS-tests vereisen dat het hostbord SFF-8431-compatibel is.
4. Overbelasting van de ontvanger gespecificeerd in OMA en onder de ergste veelomvattende stresstoestand.
Bestelinformatie
|
Onderdeelnummer |
Beschrijving |
|
SFP-10GC80-C60 |
10 Gb/s 80 km CWDM SFP+ transceiver Hot Pluggable, duplex LC, +3.3V, 1470 nm, CWDM EML en APD, enkele modus |
Veelgestelde vragen
1. Waar worden 10G SFP+-poorten voor gebruikt?
A: 10G SFP+ verzendt gewoonlijk optisch op 850 nm, 1310 nm, 1550 nm, CWDM, DWDM; SONET/SDH voor 10Gbps, Fibre Channel, gigabit Ethernet, 10 gigabit Ethernet en andere toepassingen, inclusief DWDM-koppelingen.
2. Kan ik SFP+-transceivers gebruiken in SFP28-poorten?
A: SFP+ (10 Gigabit Ethernet)-transceivers kunnen niet rechtstreeks worden gebruikt in SFP28 (25 Gigabit Ethernet)-poorten. Hoewel zowel SFP+- als SFP28-modules dezelfde vormfactor gebruiken, werken ze op verschillende snelheden. SFP+-modules ondersteunen datasnelheden tot 10 Gbps, terwijl SFP28-modules datasnelheden tot 25 Gbps ondersteunen. Bovendien zijn SFP28-poorten ontworpen om hogere energieniveaus te ondersteunen die nodig zijn voor 25Gbps-werking. Daarom zal het gebruik van een SFP+ transceiver in een SFP28-poort niet compatibel zijn en niet werken.
