D-net's optische transceivermoduleservice
● Compatibiliteitshulp:D-NET biedt compatibiliteitsdiensten om ervoor te zorgen dat optische modules compatibel zijn met apparatuur van toonaangevende fabrikanten.
● Gepersonaliseerde diensten:D-NET biedt OEM-aanpassingsopties voor zijn producten. Op verzoek kunnen klanten gekleurde logolabels krijgen die zijn afgestemd op hun behoeften.
● Standaard leveringsperiode:3 dagen
● Uitgebreide verzendoplossingen:D-NET werkt samen met zeer gerenommeerde koeriersbedrijven zoals SF, FedEx, DHL, UPS en anderen om betrouwbare verzenddiensten te garanderen.
Functies
● Operationele datasnelheid van 1,25 Gbps
● Beschikt over een 18-golflengte CWDM DFB LD-zender variërend van
● 1270 nm tot 1610 nm, met een stap van 40 nm
● Voldoet aan de SFP MSA- en SFF-8472-normen
● Compatibel met SONET OC-24-LR-1-specificaties
● RoHS-compatibel
● Aangedreven door een enkele voeding van +3.3V
● Hot-pluggable SFP-footprint met een duplex LC-connector
● Temperatuurbereik bedieningskast:
● Standaard: 0 graad tot +70 graad
Toepassingen
● Gigabit-Ethernet
● Fibre Channel-switchinfrastructuur
● Router/server-interface
● Andere optische transmissiesystemen
Productdetails
Deze module is uitgerust met een 20-pin SFP-connector en ondersteunt hot-pluggable functionaliteit. Het is speciaal ontworpen voor gebruik met single-mode glasvezel. Het ontvangergedeelte bevat een geïntegreerde InGaAs-detectorvoorversterker (IDP), gemonteerd in een optische header, samen met een beperkende naversterker-IC.
Populaire tags: sfp-1g-cwdm-1270-40, China sfp-1g-cwdm-1270-40 fabrikanten, leveranciers, fabriek
Absolute maximale beoordelingen
|
Parameter |
Symbool |
Min. |
Typisch |
Max. |
Eenheid |
|
Opslagtemperatuur |
TS |
-40 |
+85 |
rang |
|
|
Voedingsspanning |
VCC |
-0.5 |
3.6 |
V |
|
|
Relatieve vochtigheid |
RV |
0 |
90 |
% |
Aanbevolen gebruiksomgeving
|
Parameter |
Symbool |
Min. |
Typisch |
Max. |
Eenheid |
|
Bedrijfstemperatuur behuizing |
Tc |
0 |
+70 |
rang |
|
|
Voedingsspanning |
VCC |
3.15 |
3.45 |
V |
|
|
Leveringsstroom |
Icc |
300 |
ma |
||
|
Datasnelheid |
GBE |
1.25 |
Gbps (Gbps) |
||
|
FC |
1.063 |
Gbps (Gbps) |
Elektrische kenmerken
(TOP =0 tot 70graad, VCC=3.135 tot 3,465 volt)
|
Parameter |
Symbool |
Min. |
Typisch |
Max. |
Eenheid |
Opmerking |
|
|
Zender sectie |
|||||||
|
Ingangsdifferentiële impedantie |
Rin |
85 |
100 |
115 |
Ω |
|
|
|
Single-ended data-invoerzwaai |
Vipp |
400 |
2000 |
mVp-p |
|||
|
Uitschakelspanning verzenden |
VD |
2.0 |
VCC |
V |
|||
|
Inschakelspanning verzenden |
VNL |
0 |
0.8 |
V |
|||
|
Tx-fout |
Schuld |
Tx_f |
2.0 |
V |
|||
|
Normaal |
Tx_n |
0 |
V |
||||
|
Ontvanger sectie |
|||||||
|
Single-ended data-uitvoerzwaai |
Vout, blz |
370 |
1800 |
Mv |
|||
|
LOS-fout |
Vverlies |
2 |
VCC |
V |
|||
|
LOS Normaal |
Vlos nochm |
0 |
0.8 |
V |
|||
Optische parameters
(TOP =0 tot 70 graden, VCC=3,135 tot 3,465 volt)
|
Parameter |
Symbool |
Min. |
Typisch |
Max. |
Eenheid |
Opmerking |
|
Zender sectie |
||||||
|
Centrum golflengte |
λc |
λ-6 |
λ |
λ+6.5 |
Nm |
|
|
Spectrale breedte(-20dB) |
△λ |
1 |
Nm |
|||
|
Onderdrukkingsverhouding zijmodus |
SMSR |
30 |
Db |
|||
|
Optisch uitgangsvermogen |
Puit |
-5 |
0 |
Dbm |
1 |
|
|
Optische stijging/dalingstijd |
tr / tf |
260 |
PS |
2 |
||
|
Uitstervingsratio |
ER |
8.2 |
dB |
|||
|
Oogmasker voor optische output |
Voldoet aan IEEE802.3z (klasse 1 laserveiligheid) |
|||||
|
Ontvanger sectie |
|
|||||
|
Golflengte optische ingang |
λc |
1260 |
1620 |
nm |
||
|
Ontvanger overbelasting |
Pol |
-8 |
Dbm |
3 |
||
|
RX-gevoeligheid |
Sen |
-24 |
Dbm |
3 |
||
|
RX_LOS Bewering |
LOS A |
-40 |
Dbm |
|||
|
RX_LOS De-assert |
LOS D |
-25 |
Dbm |
|||
|
RX_LOS-hysteresis |
LOSH |
0.5 |
Db |
|||
|
Algemene specificaties |
||||||
|
Gegevenssnelheid |
BR |
1.063/1.25 |
GB/sec |
|||
|
Bitfoutpercentage |
BER |
10-12 |
||||
|
Max. Ondersteunde verbindingslengte op 9/125 μm SMF bij 1,25 Gb/s |
LMAX |
40 |
kilometer |
|||
|
Totaal systeembudget |
POND |
21 |
Db |
|||
Opmerking
1. De optische kracht wordt gelanceerd in SMF.
2. 20-80%.
3. Gemeten met PRBS 27-1om 10.00 uur-12BER
Bestelinformatie
|
Onderdeelnummer |
Beschrijving |
|

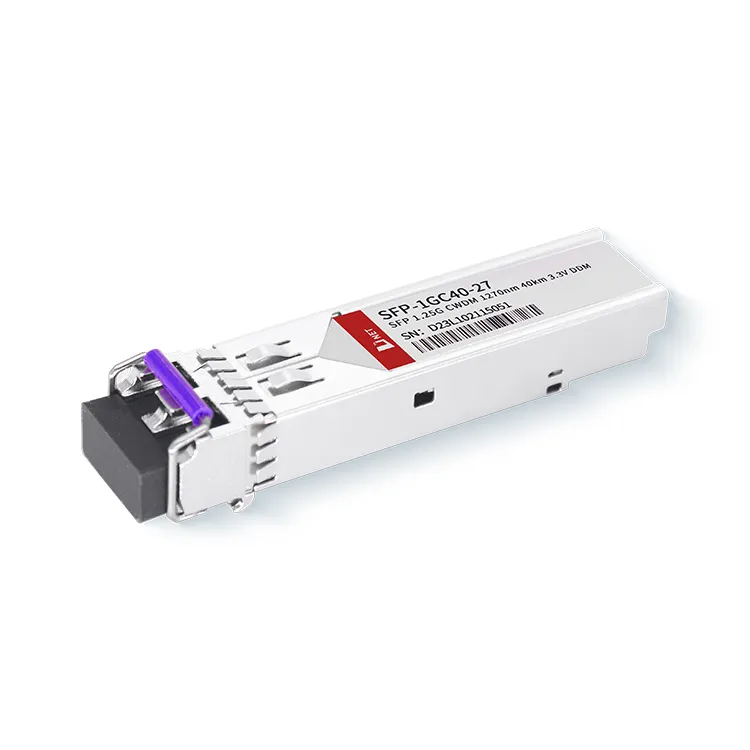

SFP-1GC40-27 |
1,25 Gb/s 40 km CWDM SFP-transceiver Hot Pluggable, Duplex LC, +3.3V, 1270 nm, CWDM DFB, Single-mode, DDM |
Veelgestelde vragen
1. Wat is de afstand van CWDM SFP 1470?
A: De SFP-1GC40-27 van D-NET heeft een maximale transmissieafstand van 40 kilometer en ondersteunt een datasnelheid van 1,25 Gbps.
2. Wat is compatibel met 1,25 g SFP?
A: 1.25G-SFP-550D SFP-transceiver is volledig compatibel met SFP MSA en SFF-8472. Daarom is de 1,25G optische module compatibel met de overgrote meerderheid van netwerkapparaten.
3. Hoe weet ik of een SFP-module compatibel is?
A: (1) Het connectortype, zoals LC, SC.
(2) De modus (enkele modus of multi-modus).
(3) De golflengte, zoals 850 nm, 1310 nm of 1550 nm.
(4) De DDM-ondersteuning.
(5) De snelheid, zoals 1,25 Gbps.
