Functies

● Bedrijfsgegevenssnelheid tot 25,78 Gbps
● Tot 10 km transmissieafstand
● Hoge gevoeligheid Pin-fotodiode en TIA
● LC-duplexconnector
● Hot-pluggable 20-pins connector
● Laag stroomverbruik<1 W
● -20 tot 70 graden, breed temperatuurbereik
● Enkele +3.3V±5% voeding
● Voldoet aan SFF-8472
● Volledig RoHS-compatibel

Productdetails

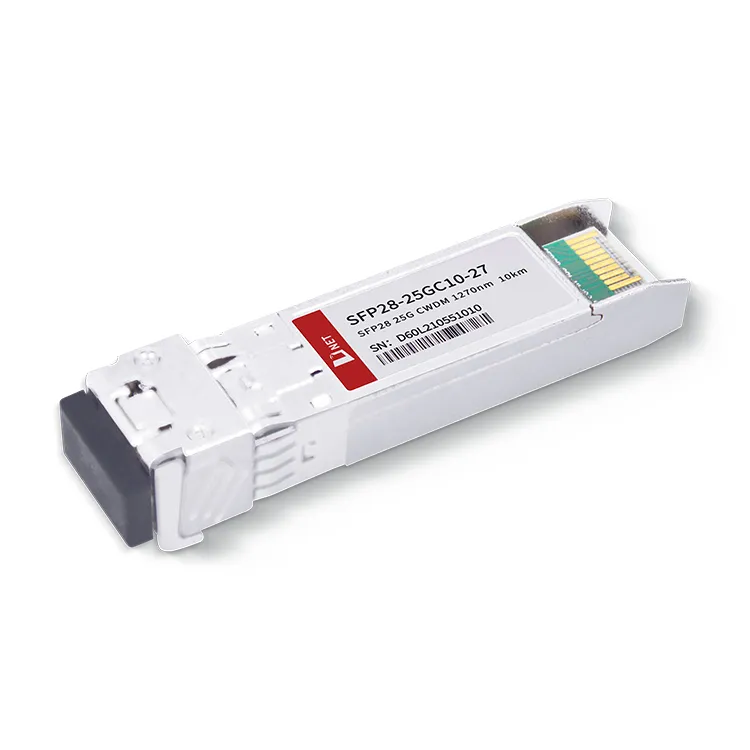

De 25G CWDM 1270nm 10KM-module van D-net maakt gebruik van een CWDM DML-laser en PIN-ontvanger. Zowel het ontvangst- als het transmissiekanaal bevatten een ingebouwd CDR-circuit dat een maximale snelheid tot 25,78 Gbps kan ondersteunen. De 25G 1270nm 10KM optische kleurentransceiver is ontworpen om glasvezelbronnen te besparen, waardoor de totale operationele kosten voor serviceproviders effectief worden verlaagd. De 25G 1270nm 10KM-module voldoet aan de SFF-8472- en RoHS-normen. De 25G SFP28 CWDM 10KM transceivermodule vindt brede toepassing in datacenterinterconnectiviteit, optische transmissienetwerken van communicatiebedrijven, backhaulnetwerken van draadloze basisstations en zakelijke Ethernet-scenario's.

Populaire tags: SFP28 CWDM 1270nm transceivermodule, China SFP28 CWDM 1270nm transceivermodule fabrikanten, leveranciers, fabriek

Absolute maximale beoordelingen

Parameter	Symbool	Eenheid	Min	Max
Opslagtemperatuurbereik	Ts	^oC	-40	85
Relatieve vochtigheid	RV	%	0	95
Maximale voedingsspanning	VCC3	V	-0.5	4.0

Aanbevolen bedrijfsomstandigheden

Parameter	Symbool	Eenheid	Min	Typ	Max
Temperatuurbereik bedieningskast	Tc	^oC	-20		70
Voedingsspanning	VCC	V	3.14	3.3	3.46
Bitsnelheid	BR	GB/sec		25.78
Bitfoutverhouding	BER				5*10^-5
Max. ondersteunde linklengte	L	km			10

Definitie van elektrische poorten

Parameter	Symbool	Eenheid	Min	Typ	Max	Opmerking
Voedingsspanning	V_CC	V	3.14	3.3	3.46
Stroomverbruik	P	mW			1000
Zender
Ingangsdifferentiële impedantie	R_IN	Ω		100
Single-ended data-invoerzwaai	V_IN	mVp-p	90		450
Uitschakelspanning verzenden	V_DIS	V	2		V_CCHOST
Inschakelspanning verzenden	V_NL	V	V_EE		V_EE+0.8
Zendfout Bevestig spanning	V_FA	V	2		V_CCHOST
Zend fout-de-bevestigingsspanning	V_FDA	V	V_EE		V_EE+0.4
Ontvanger
Single-ended data-uitvoerzwaai	V_O.D	mVp-p	200		450
LOS-fout	V_LOSFT	V	2		V_CCHOST
LOS Normaal	V_LOSNR	V	V_EE		V_EE+0.4

Optische kenmerken

(Tc=0 tot 70 oC en Vcc= 3.14 tot 3,46 V)

Parameter	Symbool	Eenheid	Min	Typ	Max	Opmerking
Nominale golflengte	λ	Nm	1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451
Golflengteafwijking	Δλ	Nm	-6.5		+6.5
Gemiddeld uitgangsvermogen	Pav	dBm	-3		2
Spectrale breedte (-20dB)	s	Nm			1
Uitstervingsratio	ER	Db	3.5
Onderdrukkingsverhouding zijmodus	SMSR	Db	30
Gemiddeld lanceervermogen van de UIT-zender	STUK	dBm			-30
Relatieve intensiteitsruis	RIN	dB/Hz			-128
Centrum golflengte	λC	Nm	1260		1620
Ontvangergevoeligheid (OMA)	RSENSE	Dbm			-11.3	1
Overbelasting van de ontvanger (OMA)	Pmax	Dbm	2.2
Optisch retourverlies		dB			-26
LOS Beweren	LOSA	Dbm	-30
LOS De-Assert LOS	VERLOREN	Dbm			-17
LOS Hysterese		Db	0.5

Note1: Measured at 25.78125Gb/s,ER>3,5 dBm, PRBS 231-1 en BER beter dan of gelijk aan 5E-5;

Bestelinformatie

Onderdeelnummer	Beschrijving
SFP28-25GC10-27	25G CWDM 1270nm 10KM LC optische transceiver

Veelgestelde vragen

1. Wat is een 25G SFP28-poort?

A: De SFP28-poort van D-NET is voor een 25G-snelheidspoort van vergelijkbare grootte als de 10G SFP+-poort.

2. Is SFP28 een Ethernet?

A: Ethernet SFP28 is bedoeld voor klanten die een 25GbE implementeren. De SFP28-module, gebaseerd op de pakketvorm van SFP+, ondersteunt de 25G Ethernet-standaard. Achterwaartse compatibiliteit met 10GbE biedt een natuurlijk migratiepad voor klanten die meer bandbreedte nodig hebben.
