Beschrijving

Technische Parameters

Toepassingen

● 10GBASE-ZR/ZW Ethernet
● SONET OC-192/SDH STM-64
● 10G glasvezelkanaal
● OTN OTU2e

Productdetails

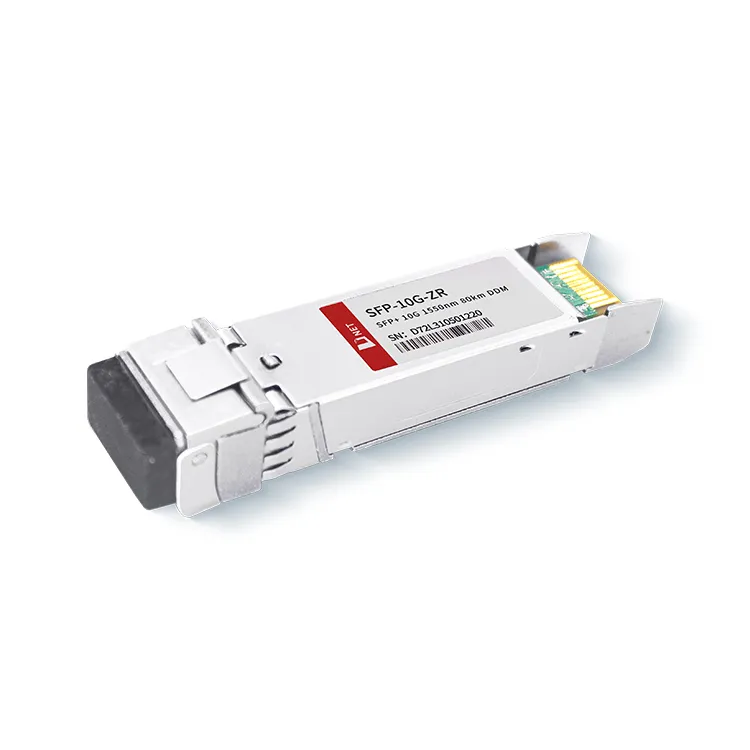

De 10G SFP+ ZR 80KM transceivermodule van D-NET converteert een seriële elektrische datastroom van 10 Gb/s naar een optisch uitgangssignaal van 10 Gb/s, en omgekeerd, waarbij een optisch ingangssignaal van 10 Gb/s weer wordt omgezet in seriële elektrische data van 10 Gb/s stroom. De module voldoet aan de volledig compatibele SFP-vormfactor en biedt hot-pluggabiliteit, maakt eenvoudige upgrades naar optische poorten mogelijk en zorgt voor lage emissies van elektromagnetische interferentie (EMI).

Populaire tags: SFP+10G ZR 1550 nm 80 km zendontvangermodule, China SFP+10G ZR 1550 nm 80 km zendontvangermodule fabrikanten, leveranciers, fabriek

Absolute maximale beoordelingen

Parameter		Symbool	Min.	Typisch	Max.	Eenheid
Opslagtemperatuur		T_S	-40		+85	rang
Bedrijfstemperatuur behuizing	Commercieel	T_A	0		70	rang
Bedrijfstemperatuur behuizing	Industrieel	T_A
Maximale voedingsspanning		Vcc	-0.5		4	V
Relatieve vochtigheid		RV	0		85	%

Elektrische kenmerken

(TOP=0 tot 70 graden, VCC=3,135 tot 3,465 volt)

Parameter	Symbool	Min.	Typisch	Max.	Eenheid	Opmerking
Voedingsspanning	Vcc	3.135		3.465	V
Leveringsstroom	Icc			500	mA
Stroomverbruik	P			1.8	W
Zender sectie
Ingangsdifferentiële impedantie	R_in		100		Ω	1
Tx-ingang Single Ended DC-spanningstolerantie (Ref VeeT)	V	-0.3		4	V
Differentiële ingangsspanningszwaai	Vin, blz	180		700	mV	2
Uitschakelspanning verzenden	V_D	2		Vcc	V	3
Inschakelspanning verzenden	V_NL	Vee		V+0.8	V
Ontvanger sectie
Tolerantie voor uitgangsspanning met één uiteinde	V	-0.3		4	V
Rx uitgangsverschilspanning	Vo	300		850	mV
Rx-uitvoer Stijg- en daaltijd	Tr/Tf	30			ps	4
LOS-fout	V_LOS-fout	2		Vcc_GASTHEER	V	5
LOS Normaal	V_LOS-norm	Vee		V+0.8	V	5

Optische parameters

(TOP=0 tot 70 graden, VCC=3,135 tot 3,465 volt)

Parameter	Symbool	Min.	Typisch	Max.	Eenheid	Opmerking
Zender sectie
Centrum golflengte	λt	1530	1550	1565	nm
spectrale breedte	△λ			0.3	nm
Gemiddeld optisch vermogen	Pavg	0		+5	dBm	1
Optisch vermogen OMA	Poma	-2.1			dBm
Laser uit	Pof			-30	dBm
Uitstervingsratio	ER	8.2			dB
Zenderverspreidingsboete	TDP			3.0	dB	2
Relatieve intensiteitsruis	Rijn			-128	dB/Hz	3
Tolerantie voor optische retourverliezen		21			dB
Ontvanger sectie
Centrum golflengte	λr	1260		1600	nm
Gevoeligheid van de ontvanger	Sen			-23	dBm	4
Benadrukte gevoeligheid (OMA)	Sen_ST			-21	dBm	4
Los Assert	LOS_A	-34		-	dBm
Los Dessert	LOS_D			-24	dBm
Geen hysteresis	LOS_H	0.5			dB
Overbelasting	Zat	-7			dBm	5
Reflectie van de ontvanger	Rx			-26	dB

Opmerking
1. 12 dB reflectie.
2. Cijfers over het gemiddelde vermogen zijn uitsluitend informatief, conform IEEE802.3ae.
3. Het TWDP-cijfer vereist dat het hostbord SFF-8431compatibel is. TWDP wordt berekend met behulp van de Matlab-code uit clausule 68.6.6.2 van IEEE802.3ae.

Bestelinformatie

Onderdeelnummer	Beschrijving
SFP-10G-ZR	10G SFP+ ZR 80KM transceivermodule, hot-pluggable, duplex LC, +3.3V, 1550nm EML&APD, enkele modus

Veelgestelde vragen

1. Wat is het bereik van 10G ZR?
A: Voor de 10G 80KM worden het optische uitgangsvermogen en de golflengte (1550 nm) van 1550 nm geverifieerd op optische spectrumanalysatoren. Het maximale bereik van 80 km via daadwerkelijke (niet gesimuleerde) SMF, singlemode glasvezelkabel.

2. Wat is het verschil tussen SFP ER en ZR?
A: SFP-10G-ER bereikt een transmissieafstand van maximaal 40 km via een single-mode optische vezel. De SFP-10G-ZR heeft een golflengte van 1550 nm, ondersteunt een transmissieafstand tot 80 km op een standaard single-mode glasvezel en wordt veel gebruikt in 10GBASE-ZR / ZW Ethernet en 10G Fibre Channel.

3. Wat is het bereik van het optische zendvermogen voor 10G ZR SFP?
A: Het maximale optische zendvermogen van de 10G 80KM 1550nm-module van D-NET is 4,0 dBm en het minimum is 0 dBm.

SFP+10G ZR 1550 nm 80 km transceivermodule
