Functies
● Hot-pluggable SFP-pakket
● Duplex LC-connector
● 10GHz ITU-raster, C-band
● Voeding:+3.3V
● Metalen omhulsel, om de elektromagnetische interferentie te verminderen
● Stroomverbruik<1.5W
● Temperatuurbereik: 0~ 70 graden
Productdetails

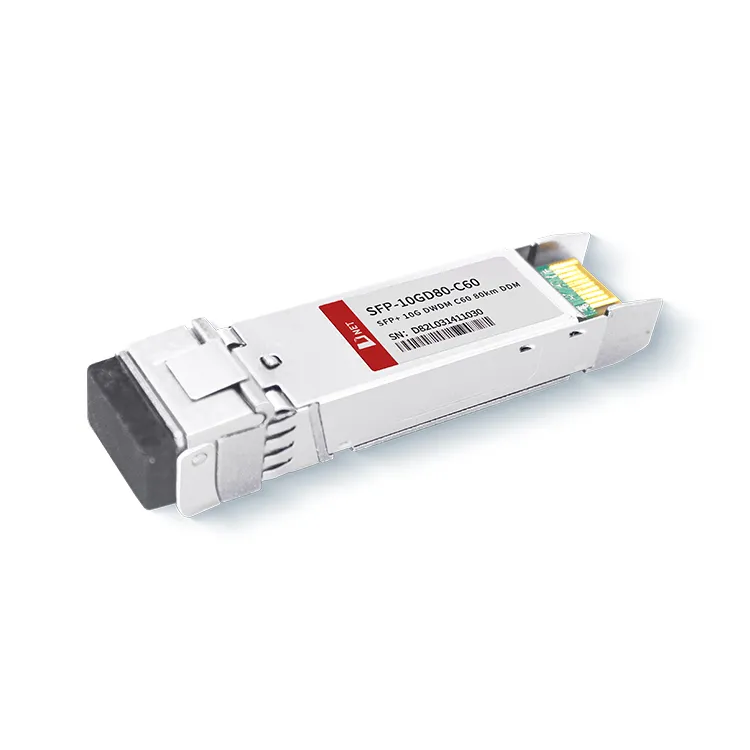

De 10G DWDM 80KM C60 optische transceiver van D-net ondersteunt bitsnelheden variërend van 9,95 tot 11,3 Gb/s. Door gebruik te maken van DWDM-technologie maakt deze transceiver de gelijktijdige transmissie van meerdere golflengten over één enkele optische vezel mogelijk, waardoor de netwerkcapaciteit wordt vergroot en het bandbreedtegebruik wordt geoptimaliseerd. De aanduiding C60 geeft aan dat de module binnen het golflengtebereik van de C-band werkt. SFP+ DWDM 80KM C60-transceivers worden doorgaans ingezet in 10GBASE-ZR/ZW Ethernet-, Sonet OC-192/SDH-, 10G Fibre Channel- en DWDM-netwerken.
Populaire tags: SFP+10G DWDM C60 80km, China SFP+10G DWDM C60 80km fabrikanten, leveranciers, fabriek
Absolute maximale beoordelingen
|
Parameter |
Symbool |
Min. |
Typisch |
Max. |
Eenheid |
|
Opslagtemperatuur |
TS |
-40 |
+85 |
rang |
|
|
Bedrijfstemperatuur behuizing |
TA |
0 |
70 |
rang |
|
|
Maximale voedingsspanning |
VCC |
-0.5 |
4 |
V |
|
|
Relatieve vochtigheid |
RV |
0 |
85 |
% |
Elektrische kenmerken
(TOP=0 tot 70graad, VCC=3.135 tot 3,465 volt)
|
Parameter |
Symbool |
Min. |
Typisch |
Max. |
Eenheid |
Opmerking |
|
Voedingsspanning |
VCC |
3.135 |
3.465 |
V |
||
|
Leveringsstroom |
Icc |
450 |
mA |
|||
|
Stroomverbruik |
P |
1.5 |
W |
|||
|
Zender sectie |
||||||
|
Ingangsdifferentiële impedantie |
Rin |
100 |
Ω |
1 |
||
|
Tx-ingang Single Ended DC-spanningstolerantie (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differentiële ingangsspanningszwaai |
Vin, blz |
180 |
700 |
Mv |
2 |
|
|
Uitschakelspanning verzenden |
VD |
2 |
VCC |
V |
3 |
|
|
Inschakelspanning verzenden |
VNL |
Vee |
V+0.8 |
V |
||
|
Ontvanger sectie |
||||||
|
Tolerantie voor uitgangsspanning met één uiteinde |
V |
-0.3 |
4 |
V |
||
|
Rx uitgangsverschilspanning |
Vo |
300 |
850 |
Mv |
||
|
Rx-uitvoer Stijg- en daaltijd |
Tr/Tf |
30 |
PS |
4 |
||
|
LOS-fout |
VLOS-fout |
2 |
VCCGASTHEER |
V |
5 |
|
|
LOS Normaal |
VLOS-norm |
Vee |
V+0.8 |
V |
5 |
|
Optische parameters
(TOP=0 tot 70graad, VCC=3.135 tot 3,465 volt)
|
Parameter |
Symbool |
Min. |
Typisch |
Max. |
Eenheid |
Opmerking |
|
Zender sectie |
||||||
|
Optische golflengte - einde levensduur |
λ |
X-100 |
X |
X+100 |
p.m |
|
|
Optische golflengte-begin van het leven |
λ |
X-25 |
X |
X+25 |
p.m |
|
|
Gemiddeld optisch vermogen |
Pavg |
0 |
+5 |
Dbm |
1 |
|
|
Laser uit |
Pof |
-30 |
Dbm |
|||
|
Uitstervingsratio |
ER |
8.2 |
Db |
|||
|
Zenderverspreidingsboete |
TDP |
3.0 |
Db |
2 |
||
|
Relatieve intensiteitsruis |
Rijn |
-128 |
dB/Hz |
3 |
||
|
Tolerantie voor optische retourverliezen |
20 |
Db |
||||
|
Ontvanger sectie |
||||||
|
Centrum golflengte |
λr |
1480 |
1565 |
Nm |
||
|
Los Assert |
LOSA |
-40 |
- |
Dbm |
||
|
Los Nagerecht |
LOSD |
-24 |
Dbm |
|||
|
Geen hysteresis |
LOSH |
0.5 |
Db |
|||
|
Overbelasting |
Zat |
-7 |
Dbm |
5 |
||
|
Reflectie van de ontvanger |
Rx |
-12 |
Db |
|||
Bestelinformatie
|
Onderdeelnummer |
Beschrijving |
|
SFP-10GD80-C60 |
10G DWDM 80KM C60 Transceiver Hot Pluggable, Duplex LC, +3.3V, 100GHz, DWDM EML&APD, Enkele modus |
Veelgestelde vragen
1. Wat is DWDM SFP?
A: DWDM SFP optische module behoort tot een soort WDM optische module. SFP+ DWDM 80KM C60-transceiver maakt gebruik van DWDM-technologie, die verschillende golflengten gebruikt om meerdere optische signalen in een optische vezel te hergebruiken om gegevens te verzenden.
2. Welke SFP is vereist voor een langeafstandsverbinding?
A: Standaard Single Mode SFP's kunnen tot 10 km verzenden, terwijl Extended Single Mode SFP's tot 80 km kunnen verzenden. Voor kortere afstanden en een goedkopere optie zijn multi-mode SFP's een geweldige oplossing. Een standaard multi-mode SFP kan tot 500 meter verzenden, terwijl een uitgebreide multi-mode SFP tot 2 km kan verzenden.
