Functies
● 10GHz ITU-raster, C-band
● DWDM EML-zender, APD-fotodetector
● SMF-verbinding, transmissieafstand tot 80 km
● Met een compatibele SFF 8472 digitale diagnostische monitoringinterface
● Stroomverbruik<1.5W
● RoHS-compatibel
Toepassingen
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● 10G glasvezelkanaal
● DWDM-netwerken
Productdetails

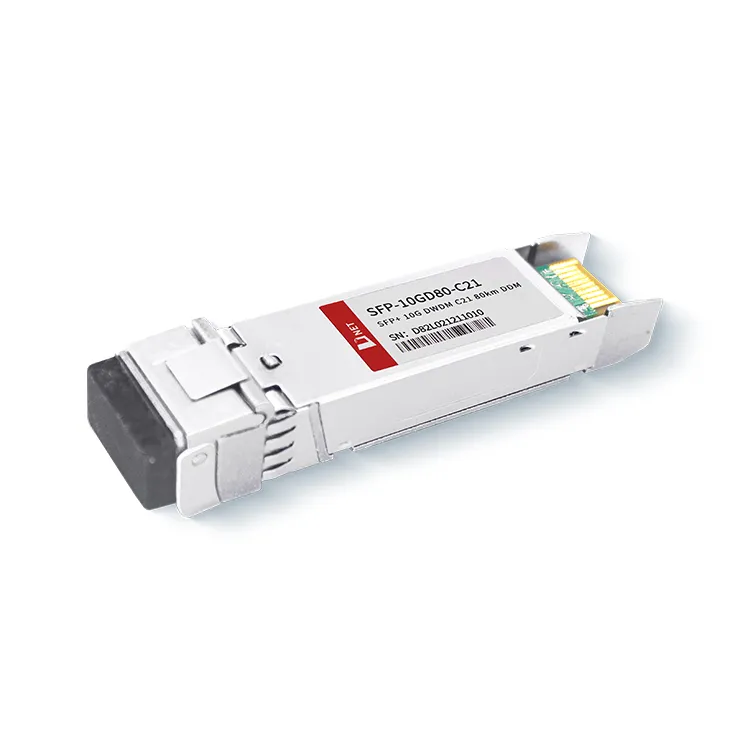

De SFP-10GD80-C21 is ontworpen voor seriële optische communicatietoepassingen van 10 Gb/s, waarbij hij een seriële elektrische datastroom van 10 Gb/s omzet in een overeenkomstig optisch uitgangssignaal van 10 Gb/s, en omgekeerd. het omzetten van een optisch ingangssignaal van 10 Gb/s terug in een seriële elektrische datastroom van 10 Gb/s. Het maakt gebruik van een DWDM EML-zender (Electro-Absorptie Modulated Laser) en een APD-fotodetector (Avalanche Photo-Diode). Het gebruik van een metalen omhulsel minimaliseert elektromagnetische interferentie en het product voldoet aan de RoHS-normen.
Populaire tags: SFP+10G DWDM C21 80km, China SFP+10G DWDM C21 80km fabrikanten, leveranciers, fabriek
Absolute maximale beoordelingen
|
Parameter |
Symbool |
Min. |
Typisch |
Max. |
Eenheid |
|
Opslagtemperatuur |
TS |
-40 |
+85 |
rang |
|
|
Bedrijfstemperatuur behuizing |
TA |
0 |
70 |
rang |
|
|
Maximale voedingsspanning |
VCC |
-0.5 |
4 |
V |
|
|
Relatieve vochtigheid |
RV |
0 |
85 |
% |
Elektrische kenmerken
(TOP=0 tot 70graad, VCC=3.135 tot 3,465 volt)
|
Parameter |
Symbool |
Min. |
Typisch |
Max. |
Eenheid |
Opmerking |
|
Voedingsspanning |
Vcc |
3.135 |
3.465 |
V |
||
|
Leveringsstroom |
Icc |
450 |
ma |
|||
|
Stroomverbruik |
P |
1.5 |
W |
|||
|
Zender sectie |
||||||
|
Ingangsdifferentiële impedantie |
Rin |
100 |
Ω |
1 |
||
|
Tx-ingang Single Ended DC-spanningstolerantie (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differentiële ingangsspanningszwaai |
Vin, blz |
180 |
700 |
Mv |
2 |
|
|
Uitschakelspanning verzenden |
VD |
2 |
VCC |
V |
3 |
|
|
Inschakelspanning verzenden |
VNL |
Vee |
V+0.8 |
V |
||
|
Ontvanger sectie |
||||||
|
Tolerantie voor uitgangsspanning met één uiteinde |
V |
-0.3 |
4 |
V |
||
|
Rx uitgangsverschilspanning |
Vo |
300 |
850 |
Mv |
||
|
Rx-uitvoer Stijg- en daaltijd |
Tr/Tf |
30 |
PS |
4 |
||
|
LOS-fout |
VLOS-fout |
2 |
VCCGASTHEER |
V |
5 |
|
|
LOS Normaal |
VLOS-norm |
Vee |
V+0.8 |
V |
5 |
|
Opmerking
1. Rechtstreeks verbonden met TX-gegevensinvoerpinnen. AC-koppeling van pinnen naar laserdriver-IC.
2. 20%-80%
3. In differentiële afsluiting van 100 ohm.
4. LOS is een open-collectoruitgang. Moet worden opgetrokken met 4,7k – 10kΩ op het hostbord. Normale werking is logisch 0; signaalverlies is logisch 1. Maximale pull-up-spanning is 5,5V.
Optische parameters
(TOP=0 tot 70graad, VCC=3.135 tot 3,465 volt)
|
Parameter |
Symbool |
Min. |
Typisch |
Max. |
Eenheid |
Opmerking |
|
Zender sectie |
||||||
|
Optische golflengte - einde levensduur |
λ |
X-100 |
X |
X+100 |
p.m |
|
|
Optische golflengte-begin van het leven |
λ |
X-25 |
X |
X+25 |
p.m |
|
|
Gemiddeld optisch vermogen |
Pavg |
0 |
+5 |
Dbm |
1 |
|
|
Laser uit |
Pof |
-30 |
Dbm |
|||
|
Uitstervingsratio |
ER |
8.2 |
Db |
|||
|
Zenderverspreidingsboete |
TDP |
3.0 |
Db |
2 |
||
|
Relatieve intensiteitsruis |
Rijn |
-128 |
dB/Hz |
3 |
||
|
Tolerantie voor optische retourverliezen |
20 |
Db |
||||
|
Ontvanger sectie |
||||||
|
Centrum golflengte |
λr |
1480 |
1565 |
Nm |
||
|
Los Assert |
LOSA |
-40 |
- |
Dbm |
||
|
Los Nagerecht |
LOSD |
-24 |
Dbm |
|||
|
Geen hysteresis |
LOSH |
0.5 |
Db |
|||
|
Overbelasting |
Zat |
-7 |
Dbm |
5 |
||
|
Reflectie van de ontvanger |
Rx |
-12 |
Db |
|||
Opmerking
1. 12 dB reflectie.
2. Voorwaarden voor belaste ontvangertests volgens IEEE802.3ae. CSRS-tests vereisen dat het hostbord SFF-8431-compatibel is.
3. Overbelasting van de ontvanger gespecificeerd in OMA en onder de ergste veelomvattende stresstoestand.
Bestelinformatie
|
Onderdeelnummer |
Beschrijving |
|
SFP-10GD80-C21 |
10 Gb/s 80 km DWDM SFP+ transceiver Hot Pluggable, Duplex LC, +3.3V, 100 GHz, DWDM EML en APD, enkele modus |
Veelgestelde vragen
1. Wat is 10G dwdm 80km?
A: 10G DWDM 80km verwijst naar een type optische communicatietechnologie die de overdracht van gegevens met een snelheid van 10G over een afstand van 80 km mogelijk maakt met behulp van DWDM. DWDM is een techniek waarmee meerdere optische signalen, elk op een andere golflengte, kunnen worden gecombineerd en over één enkele optische vezel kunnen worden verzonden. Hierdoor kan de beschikbare bandbreedte efficiënt worden benut en wordt de capaciteit van het glasvezelnetwerk vergroot.
2. Wat is het verschil tussen CWDM en DWDM SFP?
A: Het golflengtebereik van CWDM SFP is 1270-1610 nm. De maximale transmissieafstand bedraagt 120 km. DWDM SFP heeft echter een maximale golflengte van 1620 nm en een maximale transmissieafstand van 200 km.
