Producthoogtepunt

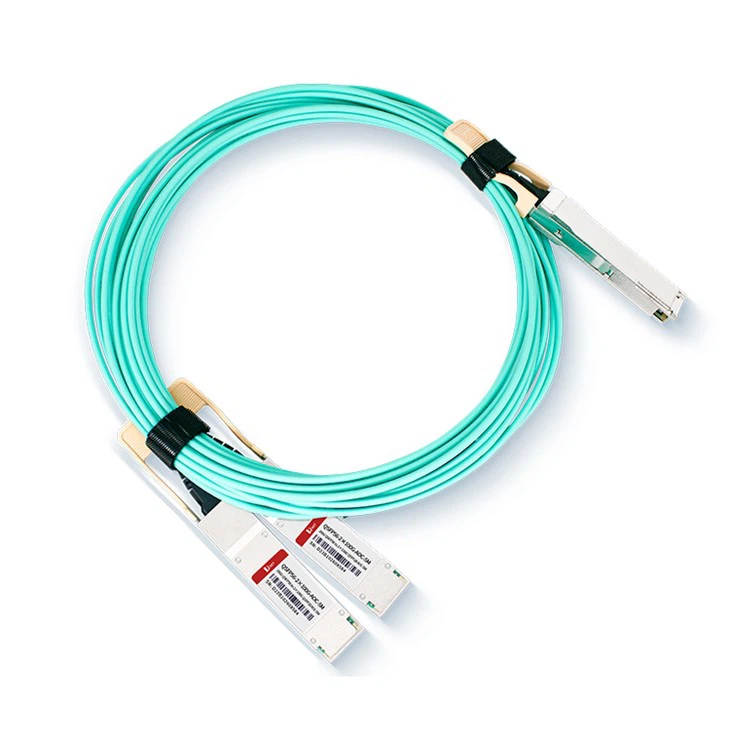

● Actieve optische kabel met doorbraak van QSFP56 200G naar twee QSFP28 100G
● Tot 53,125 Gbps datasnelheid per kanaal PAM4-modulatie
● Geïntegreerde 850nm VCSEL-array en PD-array
● DDM-functie geïmplementeerd
● Hot-pluggeerbaar
● Lage vermogensdissipatie,<4W on 200G end, <3W on 100G end
● Temperatuurbereik commerciële behuizing: 0 graden tot 70 graden
● Voldoet aan ROHS2.0
Toepassingen
● Datacenters en cloudnetwerken
● 200G InfiniBand HDR-systemen
Populaire tags: QSFP56 200G naar 2X100G breakout AOC-kabel, China QSFP56 200G naar 2X100G breakout AOC-kabelfabrikanten, leveranciers, fabriek
Absolute maximale beoordelingen
|
Product |
Module tie |
Protocol |
Nominaal tarief |
Specificaties |
|||||
|
Geaggregeerd (Gbps) |
Elektrisch Lanen (Gbaud) |
Ppm |
Hoge snelheid Elektrisch |
Pre-FEC Maximaal BER |
Verbinden |
||||
|
200G einde |
PAM4 |
IEEE802.3cd |
212.5 |
26.5625 |
±100 |
200GAUI-4 |
1E-6 voor InfiniBand HDR; 2,4E-4 voor 200GBAS E-SR4 |
0.5 ~ 100m |
|
|
Per 100G einde |
PAM4 |
IEEE802.3cd |
106.25 |
26.5625 |
±100 |
200GAUI-4 |
|||
|
Parameter |
Symbool |
Eenheid |
Min |
Max |
|
|
Bedrijfstemperatuur behuizing |
Bovenkant |
rang |
0 |
70 |
|
|
Opslagtemperatuurbereik |
Ts |
rang |
-40 |
85 |
|
|
Relatieve vochtigheid |
RV |
% |
0 |
85 |
|
|
Voedingsspanning |
VCC |
V |
-0.5 |
3.6 |
|
Aanbevolen bedrijfsomstandigheden
|
Parameter |
Symbool |
Eenheid |
Min |
Typ |
Max |
|
|
Temperatuur van de operationele behuizing Bereik |
Tca |
Oc |
0 |
/ |
70 |
|
|
Voedingsspanning |
Vcc |
V |
3.135 |
3.3 |
3.465 |
|
Definitie van elektrische poorten
|
Parameter |
Symbool |
Eenheid |
Min |
Typ |
Max |
Opmerkingen |
|
Voedingsspanning |
VCC (VCC) |
V |
3.135 |
3.3 |
3.465 |
|
|
Stroomverbruik |
pc |
W |
4 |
200G einde |
||
|
3 |
100G einde |
|||||
|
Zender |
||||||
|
Ingangsdifferentiële impedantie |
RIN |
Ω |
80 |
100 |
120 |
|
|
Enkelzijdige data-invoerzwaai |
VIN |
mVp-p |
90 |
500 |
||
|
Uitschakelspanning verzenden |
VDIS |
V |
2 |
VCCHOST |
||
|
Inschakelspanning verzenden |
VEN |
V |
VEE |
VEE+0.8 |
||
|
Zendfout Bevestig spanning |
VFA |
V |
2 |
VCCHOST |
||
|
Zend fout-de-bevestigingsspanning |
VFDA |
V |
VEE |
VEE+0.8 |
||
|
Ontvanger |
||||||
|
Enkelzijdige data-uitvoerzwaai |
VOD |
mVp-p |
200 |
500 |
||
|
LOS-fout |
VLOSFT |
V |
2 |
VCCHOST |
||
|
LOS Normaal |
VLOSNR |
V |
VEE |
VEE+0.8 |
||
|
Differentiële beëindigingsmismatch |
% |
10 |
||||
|
IIC-communicatie |
||||||
|
IIC Klokfrequentie |
- |
KHZ |
/ |
100 |
400 |
|
|
klok uitrekken |
- |
ons |
/ |
/ |
500 |
|
Modulegeheugenkaart
Compatibel met CMIS versie 4.0/ SFF8636
Bestelinformatie
|
Onderdeelnummer |
Beschrijving |
|
Q56-2Q28-200G-1M |
200G QSFP56 SR4 tot 2xQSFP28 SR2 AOC 1M |
|
Q56-2Q28-200G-3M |
200G QSFP56 SR4 tot 2xQSFP28 SR2 AOC 3M |
|
Q56-2Q28-200G-5M |
200G QSFP56 SR4 tot 2xQSFP28 SR2 AOC 5M |
|
Q56-2Q28-200G-7M |
200G QSFP56 SR4 tot 2xQSFP28 SR2 AOC 7M |
|
Q56-2Q28-200G-10M |
200G QSFP56 SR4 tot 2xQSFP28 SR2 AOC 10M |
|
Q56-2Q28-200G-15M |
200G QSFP56 SR4 tot 2xQSFP28 SR2 AOC 15M |
|
Q56-2Q28-200G-20M |
200G QSFP56 SR4 tot 2xQSFP28 SR2 AOC 20M |
|
Q56-2Q28-200G-30M |
200G QSFP56 SR4 tot 2xQSFP28 SR2 AOC 30M |
|
Q56-2Q28-200G-40M |
200G QSFP56 SR4 tot 2xQSFP28 SR2 AOC 40M |
|
Q56-2Q28-200G-50M |
200G QSFP56 SR4 tot 2xQSFP28 SR2 AOC 50M |
|
Q56-2Q28-200G-xxM |
200G QSFP56 SR4 tot 2xQSFP28 SR2 AOC xxM |
Veelgestelde vragen
1. Wat is actieve optische kabel?
A: Een actieve optische kabel (AOC) is een hogesnelheidsdatatransmissiekabel die optische vezeltechnologie integreert met elektrische componenten om de overdracht van datasignalen over langere afstanden mogelijk te maken. Het wordt vaak gebruikt in toepassingen zoals datacenters, high-performance computing en netwerksystemen.
2. Wat is het verschil tussen actieve en passieve kabels?
A: Samenvattend: hoewel zowel actieve als passieve kabels dienen voor het verzenden van signalen, bevatten actieve kabels ingebouwde elektronische componenten om het signaal actief te beheren en te verbeteren, terwijl passieve kabels voor signaaloverdracht uitsluitend afhankelijk zijn van de inherente eigenschappen van het geleidende materiaal .
3. Wat is de maximale lengte van een actieve optische kabel?
A: De maximale lengte van een actieve optische kabel kan variëren, afhankelijk van factoren zoals de kabelkwaliteit, datasnelheid en de specifieke gebruikte technologie. Actieve optische kabels hebben echter het potentieel om aanzienlijk langere transmissieafstanden te bereiken in vergelijking met passieve kabels. In sommige gevallen kunnen actieve optische kabels transmissieafstanden tot enkele honderden meters of zelfs kilometers bereiken, afhankelijk van de technologie en toepassing. Het is belangrijk op te merken dat de specifieke maximale lengte afhankelijk is van de productspecificaties van de fabrikant van de actieve optische kabel.
