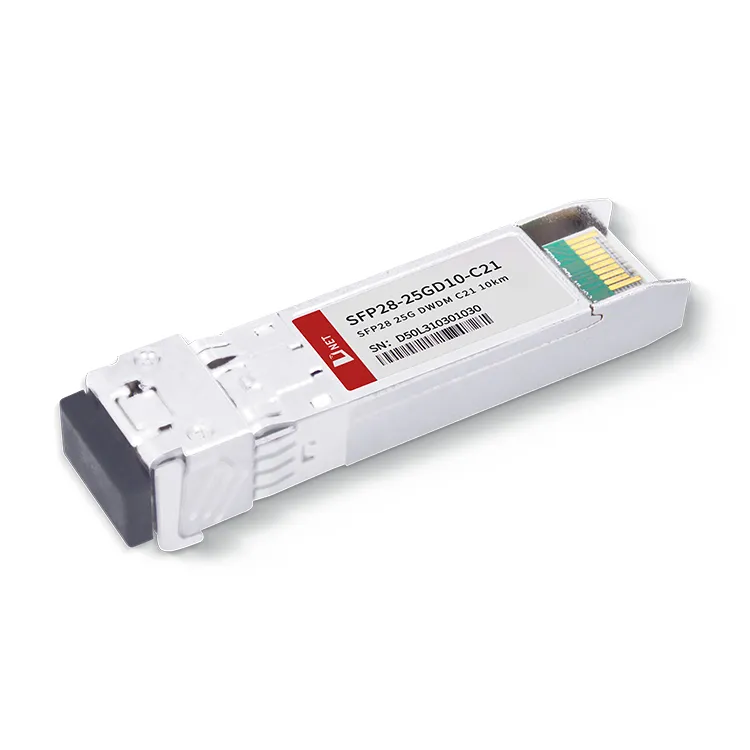

De 25G DWDM C21 10KM-transceivermodule van D-net bevat een sterk geïntegreerde optische subassemblage die bestaat uit een DWDM EML-laser, een MCU-besturingseenheid en een voorversterker. De 25G SFP28 DWDM 10KM-module is speciaal ontworpen voor gebruik met single-mode glasvezel en werkt op een nominale golflengte binnen het 100 GHz ITU-raster, waarbij gebruik wordt gemaakt van een C-band DWDM-golflengte. Het wordt veel gebruikt in 25G Ethernet- en CPRI 10-toepassingen.

Populaire tags: SFP28 DWDM C21 10KM-zendontvangermodule, China SFP28 DWDM C21 10KM-zendontvangermodule fabrikanten, leveranciers, fabriek

Parameter	Symbool	Min	Max	Eenheid
Voedingsspanning	Vcc	-0.5	4.5	V
Opslagtemperatuur	Ts	-40	+85	rang
Bedrijfsvochtigheid	-	5	85	%

Absolute maximale beoordelingen

Parameter	Symbool	Min	Max	Eenheid
Voedingsspanning	Vcc	-0.5	4.5	V
Opslagtemperatuur	Ts	-40	+85	rang
Bedrijfsvochtigheid	-	5	85	%

Aanbevolen bedrijfsomstandigheden

Parameter	Symbool	Min	Typisch	Max	Eenheid
Temperatuur van de operationele behuizing	Tc	0		+70	rang
Voedingsspanning	Vcc	3.135	3.30	3.465	V
Voedingsstroom	Icc			700	mA
Gegevenssnelheid			25.78		Gbps

Optische en elektrische kenmerken

Parameter		Symbool		Min	Typisch	Max	Eenheid	Opmerkingen
Zender
Centrale golflengte			λc	1528.77		1563.05	nm
Spectrale breedte(-20dB)			Δλ			1	nm
Onderdrukkingsverhouding zijmodus			SMSR	30	-		dB
Gemiddeld uitgangsvermogen			P_uit	-1		+6	dBm	1
Uitstervingsratio			ER	6			dB
Swing-differentieel voor gegevensinvoer			V_IN	180		850	mV	2
Ingangsdifferentiële impedantie			Z_IN	90	100	110	Ω
TX uitschakelen	Uitzetten			2.0		Vcc	V
TX uitschakelen	Inschakelen			0		0.8	V
TX-fout	Schuld			2.0		Vcc	V
TX-fout	Normaal			0		0.8	V
Ontvanger
Centrale golflengte			λc	1510		1570	nm
Gevoeligheid van de ontvanger						-15	dBm	3
Ontvanger overbelasting				2			dBm	3
LOS De-Assert			LOS_D			-16	dBm
LOS Beweren			LOS_A	-35			dBm
LOS Hysteresis				0.5			dB
Swing-differentieel voor gegevensuitvoer			V_uit	300		900	mV	4
LOS			Hoog	2.0		Vcc	V
LOS			Laag			0.8	V

Opmerkingen:
1. De optische kracht wordt gelanceerd in SMF.
2. PECL-ingang, intern AC-gekoppeld en afgesloten.
3. Gemeten met een PRBS 231-1-testpatroon bij 25,78 Gbps, BER kleiner dan of gelijk aan 5E-5.
4. Intern AC-gekoppeld.

Bestelinformatie

Onderdeelnummer	Beschrijving
SFP28-25GD10-C21	25,78 Gbps 25G DWDM C21 10KM-transceivermodule, 10 km bereik voor SMF

Veelgestelde vragen

1. Welke snelheden ondersteunt SFP28?

A: De SFP 28 optische transceiver heeft een transmissiesnelheid van 25 Gbps, met behulp van een LC-connector.

2. Hoe snel is 25GbE?

A: 25GbE biedt een eenvoudiger pad naar Ethernet-snelheden van 50 Gbps, 100 Gbps en hoger. Naarmate de 25G-technologie volwassener wordt, kunnen gebruikers een naadloze werking realiseren tussen de belangrijkste componenten binnen het datacenternetwerk.
