D-net's optische transceivermoduleservice
● Compatibiliteitshulp:D-NET biedt compatibiliteitsdiensten om ervoor te zorgen dat optische modules compatibel zijn met apparatuur van toonaangevende fabrikanten.
● Gepersonaliseerde diensten:D-NET biedt OEM-aanpassingsopties voor zijn producten. Op verzoek kunnen klanten gekleurde logolabels krijgen die zijn afgestemd op hun behoeften.
● Standaard leveringsperiode:3 dagen
● Uitgebreide verzendoplossingen:D-NET werkt samen met zeer gerenommeerde koeriersbedrijven zoals SF, FedEx, DHL, UPS en anderen om betrouwbare verzenddiensten te garanderen.
Functies
● Ondersteunt bitsnelheden tot 1,25 Gbps
● Beschikt over een hot-pluggable SFP-voetafdruk
● Uitgerust met een CWDM DFB-laser en PIN-fotodetector, geschikt voor transmissie tot 80 km op SMF
● Voldoet aan de SFP MSA- en SFF-8472-specificaties, met een duplex LC-aansluiting
● RoHS-compatibel
● Aangedreven door een enkele +3.3V-voeding
● Bevat realtime digitale diagnostische monitoring
● Temperatuurbereik bedieningskast:
-Standaard: 0 tot +70 graad
- Industrieel: -40 tot +85 graad
Toepassingen
● 1,25Gbps optische systemen
● Gigabit-Ethernet
● 1,063 Gbps glasvezelkanaal
● Andere optische links
Productdetails
De transceivers voldoen volledig aan de SFP Multi-Source Agreement en de digitale diagnostische functies gespecificeerd in SFF-8472. Ze bestaan uit drie hoofdcomponenten: een CWDM DFB-laserzender, een PIN-fotodiode geïntegreerd met een trans-impedantievoorversterker (TIA) en een MCU-besturingseenheid. Alle modules voldoen aan de laserveiligheidsnormen van klasse I.
Populaire tags: SFP 1G 1000base CWDM 1270nm 80km, China SFP 1G 1000base CWDM 1270nm 80km fabrikanten, leveranciers, fabriek
Absolute maximale beoordelingen
|
Parameter |
Symbool |
Min |
Max |
Eenheid |
|
Voedingsspanning |
Vcc |
-0.5 |
4.5 |
V |
|
Opslagtemperatuur |
Ts |
-40 |
+85 |
rang |
|
Bedrijfsvochtigheid |
- |
5 |
85 |
% |
Aanbevolen bedrijfsomstandigheden
|
Parameter |
Symbool |
Min |
Typisch |
Max |
Eenheid |
|
|
Temperatuur van de operationele behuizing |
Standaard |
Tc |
0 |
+70 |
rang |
|
|
Verlengd |
-20 |
+80 |
rang |
|||
|
Industrieel |
-40 |
+85 |
rang |
|||
|
Voedingsspanning |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
|
Voedingsstroom |
Icc |
300 |
mA |
|||
|
Gegevenssnelheid |
0.1 |
1.25 |
Gbps |
|||
Optische en elektrische kenmerken
|
Parameter |
Symbool |
Min |
Typisch |
Max |
Eenheid |
Opmerkingen |
||
|
Zender |
||||||||
|
Centrale golflengte |
λc |
λc-6.5 |
λc |
λc+6.5 |
nm |
|||
|
Spectrale breedte(-20dB) |
Δλ |
1 |
nm |
|||||
|
Onderdrukkingsverhouding zijmodus |
SMSR |
30 |
- |
dB |
||||
|
Gemiddeld uitgangsvermogen |
Puit |
0 |
+4.0 |
dBm |
1 |
|||
|
Uitstervingsratio |
ER |
9.0 |
dB |
|||||
|
Swing-differentieel voor gegevensinvoer |
VIN |
180 |
1200 |
mV |
2 |
|||
|
Ingangsdifferentiële impedantie |
ZIN |
90 |
100 |
110 |
Ω |
|||
|
TX uitschakelen |
Uitzetten |
2.0 |
Vcc |
V |
||||
|
Inschakelen |
0 |
0.8 |
V |
|||||
|
TX-fout |
Schuld |
2.0 |
Vcc |
V |
||||
|
Normaal |
0 |
0.8 |
V |
|||||
|
Ontvanger |
||||||||
|
Centrale golflengte |
λc |
1270 |
1610 |
nm |
||||
|
Gevoeligheid van de ontvanger |
-26 |
dBm |
3 |
|||||
|
Ontvanger overbelasting |
-1 |
dBm |
3 |
|||||
|
LOS De-Assert |
LOSD |
-27 |
dBm |
|||||
|
LOS Beweren |
LOSA |
-38 |
dBm |
|||||
|
LOS Hysteresis |
0.5 |
4 |
dB |
|||||
|
Swing-differentieel voor gegevensuitvoer |
Vuit |
600 |
800 |
1000 |
mV |
4 |
||
|
LOS |
Hoog |
2.0 |
Vcc |
V |
||||
|
Laag |
0.8 |
V |
||||||
Opmerkingen
1. De optische kracht wordt gelanceerd in SMF.
2. PECL-ingang, intern AC-gekoppeld en afgesloten.
3. Gemeten met een PRBS 27-1-testpatroon bij 1250 Mbps, BER kleiner dan of gelijk aan 1×10-12.
4. Intern AC-gekoppeld.
Bestelinformatie
|
Onderdeelnummer |
Beschrijving |
|

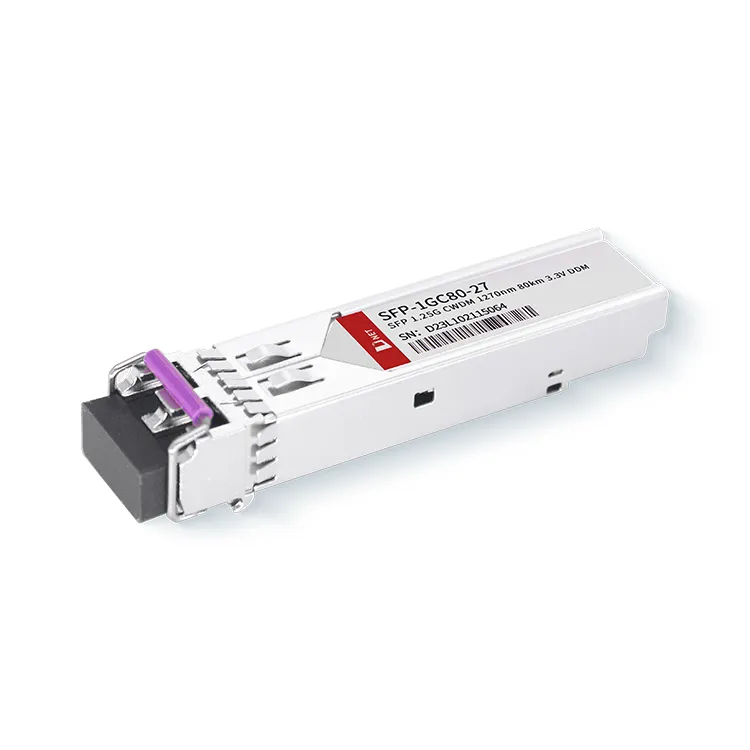

SFP-1GC80-27 |
1,25 Gbps SFP CWDM-transceiver, enkele modus, bereik van 80 km |
Veelgestelde vragen
1. Wat betekent 1G SFP?
A: 1G SFP vertegenwoordigt 1 Gigabit Small Form-factor Pluggable, die een gegevensoverdrachtsnelheid van 1 Gigabit per seconde ondersteunt.
2. Hoe kiest u een SFP-transceiver?
1.Compatibiliteit: Controleer of de SFP-module geschikt is voor gebruik met uw netwerkhardware.
2. Datasnelheid: Bepaal de noodzakelijke datasnelheid op basis van uw specifieke netwerkvereisten.
3. Glasvezeltype: Denk na over de vraag of u single-mode of multi-mode glasvezelkabels gaat gebruiken.
4.Afstand: Bepaal de afstand tussen de zend- en ontvangstpunten binnen uw netwerk.
5. Connectortype: Controleer het type connector dat nodig is voor uw netwerkapparaten.
