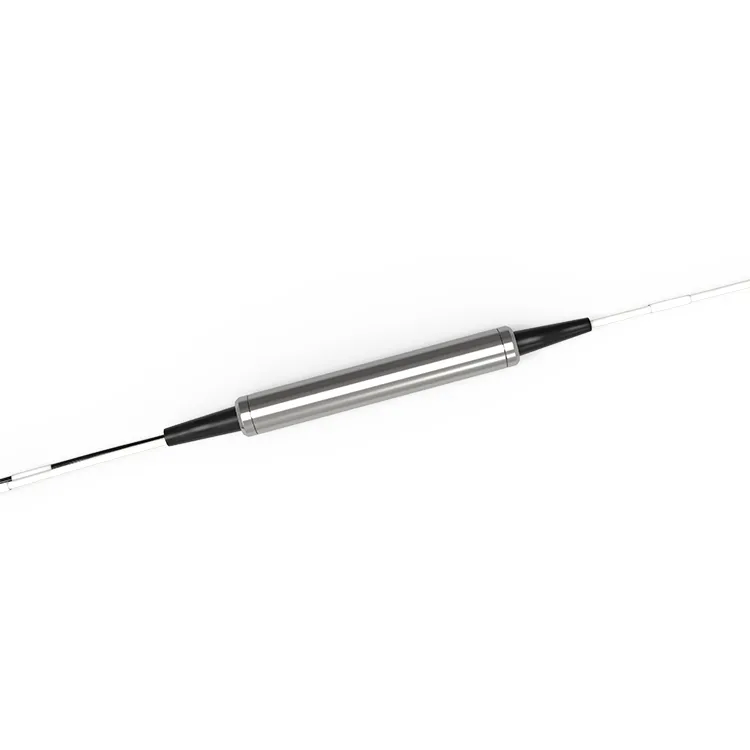

FWDM-filter TX1550 RX1310 1490 Passieve component

De FWDM is een cruciaal onderdeel in optische communicatiesystemen zoals Fiber-to-the-Home (FTTH) en telecommunicatienetwerken. Het maakt efficiënte gegevensoverdracht over langere afstanden mogelijk met minimale signaalverslechtering. Het TX-signaal op 1550 nm wordt vaak gebruikt voor glasvezelcommunicatie over lange afstanden vanwege de lagere verzwakkingssnelheid in vergelijking met kortere golflengten. De RX-signalen op 1310 nm en 1490 nm worden daarentegen vaak gebruikt in passieve optische netwerken (PON's) voor transmissie op korte tot middellange afstanden.

Aanvraag sturen

Beschrijving

Technische Parameters

Productbeschrijving

De FWDM-filter TX1550 RX1310 1490 passieve component is een zeer efficiënte en betrouwbare optische communicatiecomponent die is ontworpen om golflengten met verschillende vermogensniveaus te scheiden en te combineren. Door de toepassing van optische splitstechnologie worden signalen in verschillende golflengten verdeeld voor verzending, waardoor de communicatie-efficiëntie wordt verbeterd en een stabielere gegevensoverdracht wordt gegarandeerd. Dit verbetert de algehele prestaties van het optische communicatiesysteem aanzienlijk. Het wordt veelvuldig gebruikt in optische versterkers en CATV-toepassingen.

Populaire tags: fwdm filter tx1550 rx1310 1490 passieve component, China fwdm filter tx1550 rx1310 1490 fabrikanten van passieve componenten, leveranciers, fabriek

Productspecificaties

Golflengte	TX1550RX1310/1490nm	Technologie	TFF (dunnefilmfilter)
Doorlaatband	1540 ~ 1650 nm	Reflectie	1260~1360&1480~1500
Doorlaatbandrimpeling	Minder dan of gelijk aan 0.30dB	IL @ Passband	Minder dan of gelijk aan 0.60dB
Reflectiebandrimpeling	Minder dan of gelijk aan 0.20dB	IL @ Reflectie	Minder dan of gelijk aan 0.40dB
Transmissie-isolatie (adj-kanaal)	Groter dan of gelijk aan 30dB	Transmissie-isolatie (niet-adj-kanaal)	Groter dan of gelijk aan 50dB
Reflectie isolatie	Groter dan of gelijk aan 15dB	Polarisatie-afhankelijk verlies	Minder dan of gelijk aan 0.1dB
Verspreiding in polarisatiemodus	Minder dan of gelijk aan 0,2ps	Thermische stabiliteit	Kleiner dan of gelijk aan 0.005N
Directiviteit	Groter dan of gelijk aan 50dB	Terug verlies	Groter dan of gelijk aan 45dB
Optische vermogensverwerking	Minder dan of gelijk aan 500 mW	Temperatuur	Bediening -40 tot 85 graden Opslag -40 tot 85 graden
Vezeltype	SMF-28e	Afmeting pakket	Staal ∮5,5 x L34mm ABS 902010nm

Opmerking.
1) Alle specificaties zijn gebaseerd op apparaten zonder connectoren en zijn gegarandeerd voor golflengte, polarisatie en temperatuur.
2) PMD- en chromatische dispersiewaarden zijn door het ontwerp gegarandeerd.
3) Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Bestelinformatie

FW	- Pakket	-Connectortype	U/A	-55	-Vezeltype	-Vezellengte
	S: Staal	0: Geen connector	U: UPC	55: 1550 nm	9: 0,9 mm glasvezel	005: 0.5+/-0.1m
	B: ABS-DOOS	1:LC	A: APC		20:2,0 mm	01: 1.0+/-0.1m
	Anderen	2: SC			30:2,0 mm	anderen
		3: FC			Anderen
		4: Anderen

Veelgestelde vragen

Vraag: Wat betekent FWDM TX 1550 nm RX 1310 / 1490 nm?

A: Dit FWDM-apparaat kan een signaal van 1310 nm of 1490 nm ontvangen en tegelijkertijd een signaal van 1550 nm verzenden. Het doel is om meerdere signalen over één enkele vezel te verzenden.

Vraag: Welke gegevensoverdrachtsnelheden worden ondersteund door FWDM TX 1550nm RX 1310 / 1490nm?

A: Het apparaat ondersteunt verschillende gegevensoverdrachtsnelheden, waaronder 1Gbps, 10Gbps, 40Gbps en 100Gbps, enz.

Vraag: Wat is de rol van FWDM TX 1550nm RX 1310 / 1490nm?

A: Het apparaat kan het signaal van 1310 nm of 1490 nm scheiden van het signaal van 1550 nm om interferentie tussen signalen te verminderen en de signaalkwaliteit tijdens de transmissie te verbeteren.
