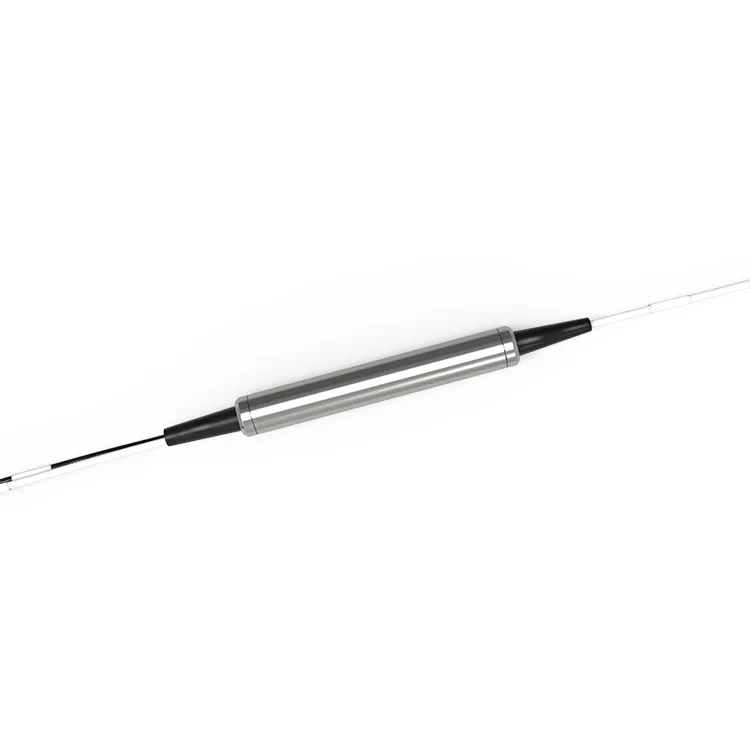

OTDR-filter 1625 nm FWDM-component

D-NET's OTDR FWDM 1625-component, met behulp van TFF-technologie (Thin Film Filter), laag invoegverlies, met uitstekende betrouwbaarheid en stabiliteit. OTDR 1625-filters zijn geschikt voor glasvezelkabellijnbewakingssysteem, OTDR.

Aanvraag sturen

Beschrijving

Technische Parameters

Productbeschrijving

OTDR (Optical Time Domain Reflectometer) is een technologie die wordt gebruikt om signaalreflectie en -verlies in glasvezelcommunicatieverbindingen te detecteren. De FWDM OTDR 1625 nm is een filtercomponent die wordt gebruikt om optische signalen met een golflengte buiten 1625 nm uit te filteren, geschikt voor FWDM-technologie, een technologie die optische signalen met meerdere golflengten in één enkele vezel kan verzenden. Door de OTDR FWDM 1625-component te gebruiken, kunnen we tijdens het testen signalen van andere golflengten filteren en ons alleen concentreren op signalen van de doelgolflengte, waardoor de meetnauwkeurigheid en precisie worden verbeterd.

Toepassingen

● Optische versterkers
● CATV
● OTDR

Populaire tags: OTDR-filter 1625nm FWDM-component, China OTDR-filter 1625nm FWDM-component fabrikanten, leveranciers, fabriek

Productspecificaties

Golflengte	TX1625RX1310/1490/1550nm	Technologie	TFF (dunnefilmfilter)
Doorlaatband	1600 ~ 1670 nm	Reflectie	1260~1580
Doorlaatbandrimpeling	Minder dan of gelijk aan 0.30dB	IL @ Passband	Minder dan of gelijk aan 0.60dB
Reflectiebandrimpeling	Minder dan of gelijk aan 0.20dB	IL @ Reflectie	Minder dan of gelijk aan 0.40dB
Transmissie-isolatie (adj-kanaal)	Groter dan of gelijk aan 30dB	Transmissie-isolatie (niet-adj-kanaal)	Groter dan of gelijk aan 50dB
Reflectie isolatie	Groter dan of gelijk aan 15dB	Polarisatie-afhankelijk verlies	Minder dan of gelijk aan 0.1dB
Verspreiding in polarisatiemodus	Minder dan of gelijk aan 0,2ps	Thermische stabiliteit	Kleiner dan of gelijk aan 0.005N
Directiviteit	Groter dan of gelijk aan 50dB	Terug verlies	Groter dan of gelijk aan 45dB
Optische vermogensverwerking	Minder dan of gelijk aan 500 mW	Temperatuur	Bediening -40 tot 85 graden Opslag -40 tot 85 graden
Vezeltype	SMF-28e	Afmeting pakket	Staal ∮5,5 x L34mm ABS 902010nm

Opmerking.
1) Alle specificaties zijn gebaseerd op apparaten zonder connectoren en zijn gegarandeerd voor golflengte, polarisatie en temperatuur.
2) PMD- en chromatische dispersiewaarden zijn door het ontwerp gegarandeerd.
3) Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd

Bestelinformatie

FW	- Pakket	-Connectortype	U/A	-1625	-Vezeltype	-Vezellengte
	S: Staal	0: Geen connector	U: UPC		9: 0,9 mm glasvezel	005: 0.5+/-0.1m
	B: ABS-DOOS	1:LC	A: APC		20:2,0 mm	01: 1.0+/-0.1m
	Anderen	2: SC			30:2,0 mm	anderen
		3: FC			Anderen
		4: Anderen

Veelgestelde vragen

Vraag: Wat is de functie van een FWDM OTDR 1625nm?

A: De functie van een OTDR 1625-filter is om de transmissie van meerdere optische signalen via een enkele glasvezelkabel mogelijk te maken, waardoor de efficiëntie en snelheid van datatransmissie in een netwerk wordt verhoogd.

Vraag: Wat is een OTDR en hoe werkt het?

A: Een OTDR (Optical Time Domain Reflectometer) is een apparaat dat optische pulsen gebruikt om de lengte, verzwakking en verlieskarakteristieken van een glasvezelkabel te meten. Het zendt een krachtige laserpuls uit in de vezel en meet vervolgens het gereflecteerde licht om de toestand van de kabel te bepalen.
