Productbeschrijving

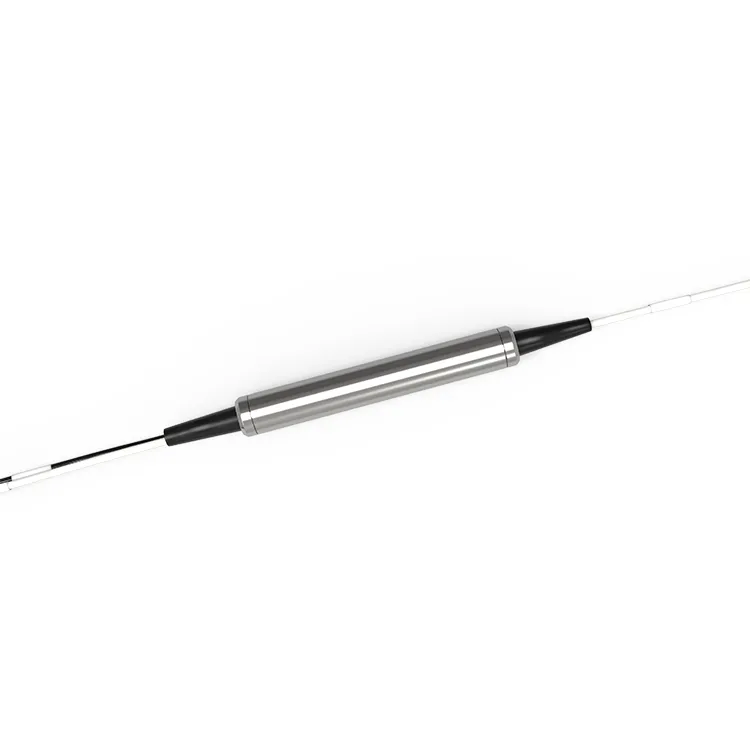

De 3-poorts CWDM-filter CWDM ITU passieve component heeft een compacte verpakking, een klein formaat en is geschikt voor installatie en integratie in beperkte ruimte. Het heeft de kenmerken van laag invoegverlies, hoge kanaalisolatie, laag polarisatiegerelateerd verlies en goede golflengteselectiviteit. De ITU CWDM-standaard definieert een vaste reeks golflengtekanalen, meestal in het bereik van 1270-1610nm, die specifieke golflengten kunnen selecteren voor optische multiplexing en demultiplexing. Het kan effectieve optische signaaloverdracht en -beheer bieden in optische transmissie en optische netwerktoepassingen.

Populaire tags: 3-poorts cwdm-filter cwdm itu passieve component, China 3-poorts cwdm-filter cwdm itu passieve component fabrikanten, leveranciers, fabriek

Productspecificaties

Golflengte	1270nm~1610nm (ITU)	Kanaalafstand	20 nm ITU-rasters
Doorlaatband	Groter dan of gelijk aan +/-7.5dB	Technologie	TFF (dunnefilmfilter)
Doorlaatbandrimpeling	Minder dan of gelijk aan 0.30dB	IL @ Passband	Minder dan of gelijk aan 0.60dB
Reflectiebandrimpeling	Minder dan of gelijk aan 0.20dB	IL @ Reflectie	Minder dan of gelijk aan 0.40dB
Transmissie-isolatie (adj-kanaal)	Groter dan of gelijk aan 30dB	Transmissie-isolatie (niet-adj-kanaal)	Groter dan of gelijk aan 50dB
Reflectie isolatie	Groter dan of gelijk aan 15dB	Polarisatie-afhankelijk verlies	Minder dan of gelijk aan 0.1dB
Verspreiding in polarisatiemodus	Minder dan of gelijk aan 0,2ps	Thermische stabiliteit	Kleiner dan of gelijk aan 0.005N
Directiviteit	Groter dan of gelijk aan 50dB	Terug verlies	Groter dan of gelijk aan 45dB
Optische vermogensverwerking	Minder dan of gelijk aan 500 mW	Temperatuur	Bediening -40 tot 85 graden Opslag -40 tot 85 graden
Vezeltype	SMF-28e	Afmeting pakket	5.5 x 34

Opmerking.
1) Alle specificaties zijn gebaseerd op apparaten zonder connectoren en zijn gegarandeerd voor golflengte, polarisatie en temperatuur.
2) PMD- en chromatische dispersiewaarden zijn door het ontwerp gegarandeerd.
3) Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Bestelinformatie

RD-C	- Pakket	-Connectortype	U/A	-Kanaalplan	-Vezeltype	-Vezellengte
	S: Staal	0: Geen connector	U: UPC	27: 1270	25: 250um-vezel	005: 0.5+/-0.1m
	G: Glas	1:LC	A: APC	29: 1290	90: 900um-vezel	01: 1.0+/-0.1m
		2: SC		31: 1310		anderen
		3: FC		anderen
		4: Anderen

Voorbeeld:RD-CS1U-27-2505: 3-poorts CWDM 1270 LC/UPC 250um 0,5M vezelstaal.

Veelgestelde vragen

Vraag: Wat is een CWDM-filter met 3 poorten?

A: Het 3-poorts CWDM-filter is een passieve optische component waarmee meerdere golflengten licht door één enkele optische vezel kunnen worden verzonden. Dit wordt bereikt door verschillende golflengten van licht te gebruiken om verschillende signalen te transporteren.

Vraag: Wat is het maximale aantal kanalen dat een CWDM-filter kan ondersteunen?

A: Een CWDM-filter kan maximaal 18 kanalen ondersteunen.

Vraag: Is het mogelijk om CWDM-filters te integreren met andere optische componenten?

A: Ja, CWDM-filters kunnen eenvoudig worden geïntegreerd in een bestaand glasvezelnetwerk en kunnen worden gebruikt in combinatie met andere optische componenten zoals versterkers en verzwakkers.
