Beschrijving

Technische Parameters

Producteigenschappen

●Voldoet aan QSFP-DD MSA
●4 CWDM-banen MUX/DEMUX-ontwerp
●Voldoet aan 100G Lambda MSA 400G-FR4-specificatie
●Maximaal stroomverbruik 10W
●Tot 2 km transmissie via single mode glasvezel (SMF) met FEC
●Enkele +3.3V-voeding

●Duplex LC-connector
●RoHS-klacht

Toepassingen

●400G BASE-FR4 Ethernet
●Datacenter-interconnect

●InfiniBand-interconnect
●Bedrijfsnetwerken

Populaire tags: 400g qsfp-dd fr4 2km optische transceiver, China 400g qsfp-dd fr4 2km optische transceiver fabrikanten, leveranciers, fabriek

Absolute maximale beoordelingen

Parameter	Symbool	Min	Max	Eenheden
Opslagtemperatuur Rboos	Tsrg	-40	+85	rang
Voedingsspanning	VCC	0	4	V
Relatief Vochtigheid	RV	10% tot 90% niet-condenserend

Aanbevolen bedrijfsomstandigheden

Parameter	Symbool	Min	Max	Eenheden
Opslagtemperatuur Rboos	Tsrg	-40	+85	rang
Voedingsspanning	VCC	0	4	V
Relatief Vochtigheid	RV	10% tot 90% niet-condenserend

Optische specificaties zender

Zender Parameter	Laan	Min		Typisch		Max		Eenheden
Gemiddeld lanceervermogen per baan		-3.3				3.5		dBm
Totaal Gemiddeld lanceervermogen						9.3		Dbm
Dutter optische modulatie Amplitude (OMA buiten), elke baan		-0.3				3.7		Dbm
Verschil in lanceerkracht tussen alle twee rijstroken (OMA buiten)						4			Db
Gemiddeld lanceervermogen per baan @TX Uit-status						-20			Dbm
Lanceer Power in OMA buitenste minus TDECQ, elke Lane voor ER Groter dan of gelijk aan 4,5 dB voor ER<4.5dB	-1.7 -1.6			Dbm
Zender- en dispersie-oogsluiting voor PAM4, elke baan					3.4		Db
Uitstervingsratio			3.5				Db
Relatieve intensiteitsruis (OMA)					-136		dB/Hz
Onderdrukkingsrantsoen in de zijmodus (SMSR)			30				Db
Tolerantie voor optische retourverliezen					17.1		Db
Zenderreflectie					-26		dB
Zender Uitgangsvermogen Monitoring Nauwkeurigheid			-3		3		Db
TDECQ-10*log10(Ceq), elke baan					3.4		Db
Zenderovergangstijd					17		PS

Elektrische specificaties voor hoge snelheid

Parameter	Min	Typisch	Max	Eenheden Opmerkingen
Elektrische uitgangskarakteristieken van de ontvanger bij TP4
Signaleringstarief per rijstrook		26.5625		GBd
AC common-mode-uitgang spanning (RMS)			17.5	mV
Differentiële piek-tot-piek uitgangsspanning			900	Mv
Near-end ESMW (oogsymmetrie maskerbreedte)		0.265		gebruikersinterface
Dichtbij Ooghoogte, differentieel	70			Mv
Far-end ESMW (oogsymmetrie maskerbreedte)		0.2		gebruikersinterface
Verre kant Ooghoogte, differentieel	30			Mv
Far-end pre-cursor ISl-ratio	-4.5		2.5	%
	9.5-0.37f			Db	0.01-8GHz
	4.75-7.4log 10 (f/14)			Db	8-19 GHz
Gemeenschappelijk voor de differentiële modus	22-20(f/25.78)			Db	0.01-12.89GHz
Gemeenschappelijk voor de differentiële modus	15-6logboek 10 (f/25.78)			Db	12.89-19 GHz
Differentiële beëindigingsmismatch			10	%
Overgangstijd (min, 20% tot 80%)	9.5			PS
DC common-mode-spanning	-350		2850	Mv
Zender elektrisch ingangskarakteristieks bij TP1
Signaleringssnelheid, per rijstrook		26.5625		GBd
Differentiële pk-pk ingangsspanningstolerantie	900			Mv
	9.5-0.37f			Db	0.01-8GHz
	4.75-7.4log 10 (f/14)			Db	8-19 GHz
	22-20(f/25.78)			Db	0.01-12.89GHz
	15-6logboek 10 (f/25.78)			Db	12.89-19 GHz
Differentiële beëindigingsmismatch			10	%
Module-gestresste ingangstest	Per sectie 120E.3.4.1 IEEE802.3bs
Single-ended spanningstolerantiebereik	-0.4		3.3	V
Common-mode-spanning	-350		2850	Mv

Bestelinformatie

Onderdeelnummer	Beschrijving

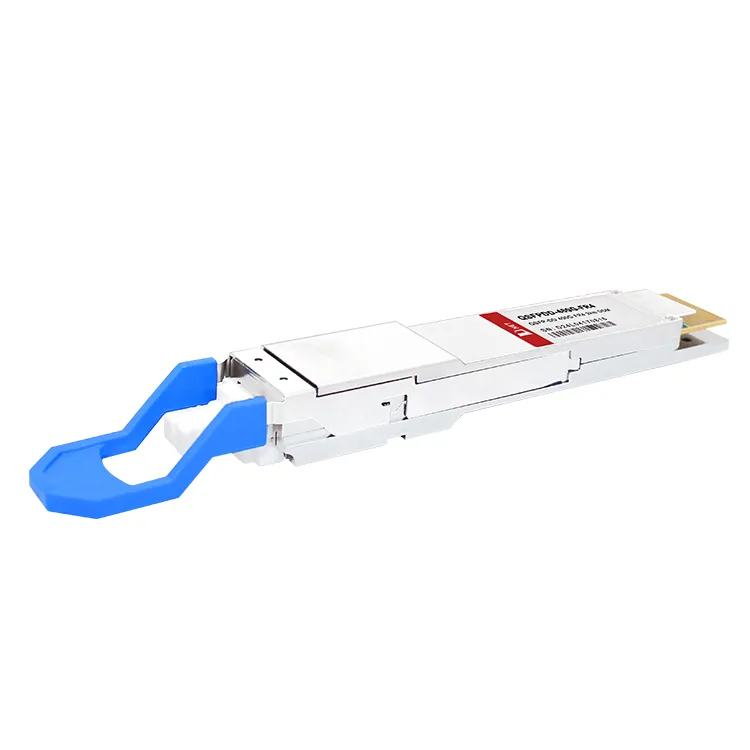

QDD-400G-FR4	400G QSFP-DD FR4 optische transceiver

Veelgestelde vragen

Vraag: Ondersteunt 400G QSFP-DD FR4 hot-plugging?

A: Ja, de 400G QSFP-DD FR4 ondersteunt hot-plugging, wat betekent dat deze kan worden losgekoppeld en opnieuw aangesloten terwijl het systeem nog draait, zonder enige schade aan de module of het systeem te veroorzaken.

Vraag: Hoe ver kan 400G QSFP-DD FR4 gegevens verzenden?

A: De transmissieafstandscapaciteit van een 400G QSFP-DD FR4 varieert afhankelijk van het type glasvezelkabel dat wordt gebruikt, maar ondersteunt over het algemeen afstanden tot 2 kilometer.

Vraag: Hoe wordt de 400G QSFP-DD FR4 verzonden?

A: De module converteert 8 kanalen met elektrische ingangsgegevens van 50 Gb/s (PAM4) naar 4 kanalen optische CWDM-signalen en multiplext deze naar een enkel kanaal voor optische transmissie van 400 Gb/s. Aan de ontvangerzijde demultiplext de module optisch een 400Gb/s optische invoer in 4 kanalen met optische CWDM-signalen en converteert deze naar 8 kanalen met 50Gb/s (PAM4) elektrische uitvoergegevens.
