Beschrijving

Technische Parameters

Producteigenschappen

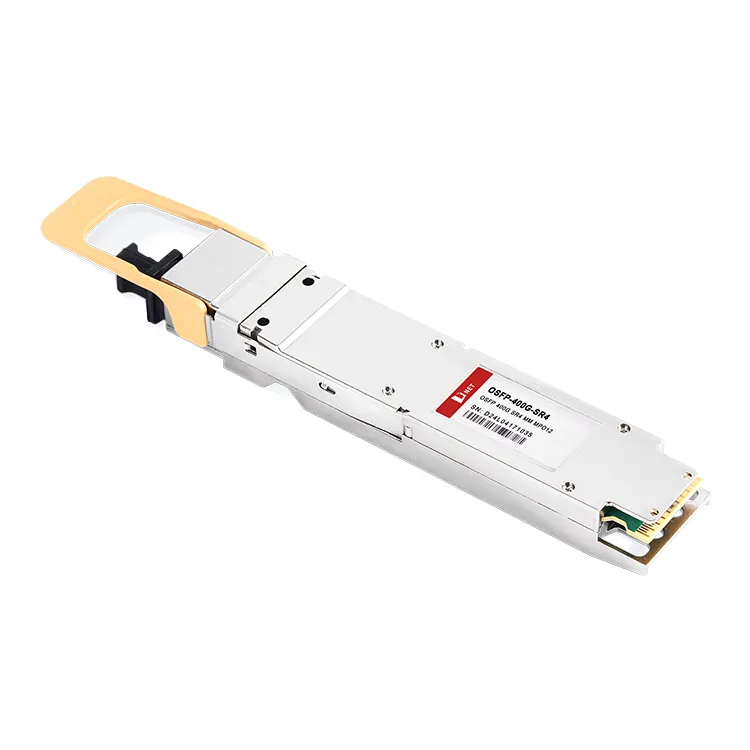

OSFP seriële optische Koppel
●4x100G PAM4 opnieuw getimede 400GAUI-4 elektrische interface

● Actieve optische kabel
●4-kanaals VCSEL-arrays en 4-kanaals PIN-fotodetectorarrays
●Maximale verbindingslengte van 60 m op OM3 of 100 m op OM4

OSFP MSA-conform
●Hot Pluggable OSFP-vormfactor
● Voldoet aan OSFP Module Specificatie Rev 5.0
●Voldoet aan CMIS 5.2

Steun Protocol
●Voldoet aan IEEE 802.3db
●Voldoet aan IEEE 802.3ck

Laag Energieverbruik
●Minder dan 8W in het temperatuurbereik van 0 tot 70 graden

Toepassingen

● 400GBASE-SR4 400G Ethernet
●Datacentrum

Populaire tags: 400g osfp sr4 mm mpo12 optische transceiver, China 400g osfp sr4 mm mpo12 optische transceiver fabrikanten, leveranciers, fabriek

Absolute maximale beoordelingen

Parameter	Symbool	Mijn	Maximaal	Eenheid
Bewaar temperatuur	Ts	-40	85	.C
Case Operationeel Tempeverhouding	Bovenkant	0	70	.C
Familielid Vochtigheid (geen condensatie)	rechts	15	85	%
Voedingsspanning	Vcc	-0.5	3.6	V
Drempelwaarde voor schade aan ontvanger, per rijbaan	PRdmg	5		dBm

Aanbevolen bedrijfsomstandigheden

Parameter	Symbool	Mijn	Maximaal	Eenheid
Temperatuur van de bedrijfsbehuizingnatuur	Bovenkant	0	70	.C
Familielid Vochtigheid (niet condenserend)	rechts	15	85	%
Voedingsspanning	VCC	3.135	3.465	V
Totaal Energieverbruik	computer	-	8	W
Voedingsstroom per einde			2.55	A
Beetje Tarief	BR		425	Gbps (Gbps)
Vezellengte op OM3 MMF			60	m
Vezellengte op OM4 MMF			100	m
I2C Klok Frequentie	0		400	Khz

Opmerkingen:

1. Onder de voorwaarde van een bedrijfsspanning van 3,465 V en een behuizingstemperatuur van 70 graden

Optische interface van de zender

Parameter		Symbool	Mijn	Typisch	Maximaal	Eenheid
Gegevenssnelheid per rijstrook		DR		53.125		NL
Modulatieformaat			PAM4
Centrale golflengte1		λ	840	860	868	n.m.
RMS-spectraalbreedte		σ			0.6	n.m.
Gemiddelde lanceerkracht, elke baan		Pavg	-4.6		4	Dbm
Optisch vermogen OMA, elke baan, max.		POM	3.5			Dbm
OMAbuiten, elke rijstrook min	maximaal (TECQ, TDECQ)<1.8 dB		maximaal [-2.6 , maximaal(TECQ,TECQ) –4.4]			Dbm
OMAbuiten, elke rijstrook min	1,8 < max (TECQ, TDECQ) < 4,4 dB		maximaal [-2.6 , maximaal(TECQ,TECQ) –4.4]			Dbm
Transmitter en dispersie oogsluiting (TDECQ), elke rijstrook		TDECQ			4.4	dB
Zenderoogsluiting voor PAM4 (TECQ), elke baan		TECQ			4.4	Db
Uitstervingsverhouding		ER	2.5			Db
Zendervermogensafwijking, elke rijstrook					2.3	Dbm
Optische retourverliestolerantie		ORLT			14	Db
Optische voeding voor TX UITSCHAKELEN					-30	Dbm
Omringde fluxb2			Groter dan of gelijk aan 86% bij 19 um Minder dan of gelijk aan 30% bij 4,5 um
Omringde fluxb2

Opmerkingen:

1. Gedefinieerd volgens de prestaties van de gebruikte laser.

2. Gemeten in type A1a.2 of type A1a.3, of A1a.4, 50 µm vezel, in overeenstemming met IEC 61280-1-4

Ontvanger optische interface

Parameter		Symbool	Mijn	Typisch	Maximaal	Eenheid
Gegevenssnelheid per rijstrook		BR		53.125		GBD
Modulatieformaat			PAM4
Centrale golflengte1		λ	842	885	948	n.m.
Schade drempel			5			Dbm
Gemiddeld ontvangstvermogen, elke baan			-6.4		4	dBm
Ontvang stroom, elke baan (OMAouter)						Dbm
Reflectie van de ontvanger		Bronrecord				Db
Ontvangergevoeligheid, elke baan1			RS=maximaal (-4.6, TECQ –6.4)			Dbm
Gestresste ontvangergevoeligheid, elke baan					-2	Dbm
Rx-LOS	Beweren		-15			Dbm
	De-assert				-7.5	Dbm
	Hysterese		0.5		5	Db

Opmerkingen:

1. De gevoeligheid van de ontvanger is informatief en is gedefinieerd voor een zender met een waarde van TECQ. Gemeten met conformiteitstestsignaal bij TP3 voor BER=2.4E-4 Pre-FEC.

informatie ordenen

Onderdeel nummer	Beschrijving
OSFP-400G-SR4	400G OSFP SR4, MPO12, 100m, 850nm, MMF

FAQ

V: Welke connectoren gebruikt de 400G OSFP SR4?

A: 400G OSFP SR4 maakt gebruik van MPO/MTP-glasvezelconnectoren, wat een hogere dichtheid en snellere installatietijden biedt.

V: Welke gegevenssnelheden ondersteunt 400G OSFP SR4?

A: 400G OSFP SR4 kan een reeks datasnelheden ondersteunen, waaronder 400G Ethernet, 200G Ethernet en 100G Ethernet. Dit maakt het veelzijdig en aanpasbaar aan verschillende netwerkvereisten.
