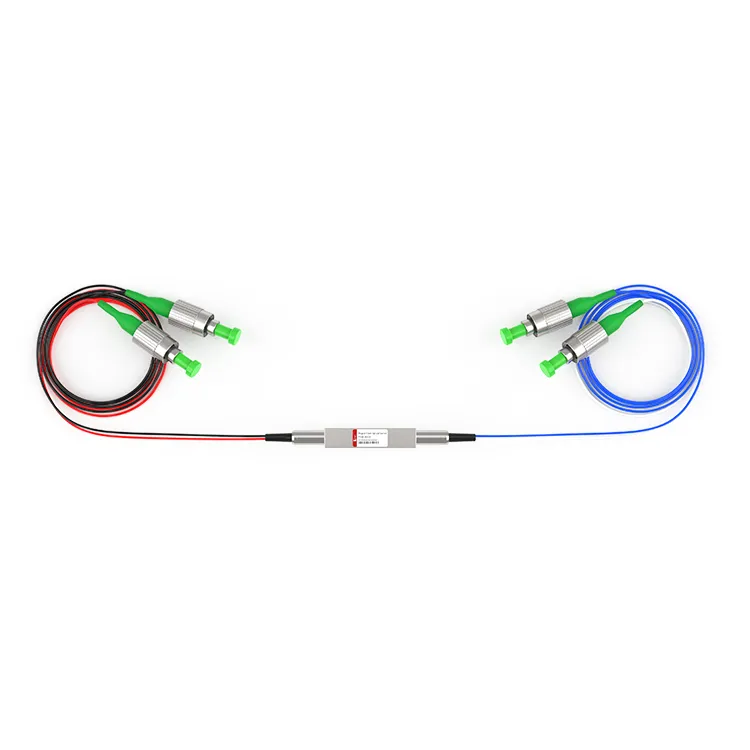

M2x2 Magneto-Optische Schakelaar
De M2X2 Magneto-Optical Switch heeft een niet-mechanische configuratie en wordt geactiveerd door elektrische besturingssignalen. De switch heeft een laag invoegverlies en minder dan 1,2 dB, wat de transmissiekwaliteit en stabiliteit van het optische signaal garandeert en de prestaties van het optische communicatiesysteem verbetert.

Aanvraag sturen

Beschrijving

Technische Parameters

Productdetails

Magneto-Optical Switch wordt veel gebruikt in ruimtevaartapparatuur, systeembewaking en detectiesystemen, met een extreem stabiele latching-modus en hoge betrouwbaarheid. D-NET is een fabriek die gespecialiseerd is in onderzoek en ontwikkeling, productie en verkoop van glasvezelcommunicatieapparatuur en -apparaten, die OEM-services kan leveren en de magneto-optische schakelaars kunnen aangepaste productie ondersteunen.

Populaire tags: m2x2 magneto-optische schakelaar, Chinese m2x2 magneto-optische schakelaar fabrikanten, leveranciers, fabriek

Prestatie specificaties

Parameters	Eenheid	Specificaties
Golflengtebereik	n.m.	1520 ~ 1580
Testgolflengte	n.m.	1550
Invoegingsverlies^{1, 2}	Db	Kleiner dan of gelijk aan 1,2
TDL	dB	Kleiner dan of gelijk aan 0.30
PDL	Db	Kleiner dan of gelijk aan 0.20
Terugkeer verlies	Db	Groter dan of gelijk aan 50
Overspraak	Db	Bidirectioneel Groter dan of gelijk aan 20
Overspraak	Db	Unidirectioneel Groter dan of gelijk aan 35
Herhaalbaarheid	Db	Kleiner dan of gelijk aan ±0.01
Schakeltijd	ons	Kleiner dan of gelijk aan 100
Duur van de polsslag	ons	Groter dan of gelijk aan 200
Duurzaamheid	Cycli	Groter dan of gelijk aan 10 miljard
Schakeltype	n.v.t.	Vergrendeling
Bedrijfsstroom	ma	Minder dan of gelijk aan 200
Maximaal optisch vermogen	Mw	Minder dan of gelijk aan 500
Bedrijfstemperatuur	rang	-5 ~ +70
Bewaar temperatuur	rang	-40 ~ +85
Dimensie	Mm	(L)34.0×(W)7.5×(H)7.5 ±0.2

Opmerking
1. Test bij kamertemperatuur en volgens SOP.
2. Exclusief connectoren, 0.2dB voor één paar connectoren.

Mechanische afmetingen (eenheid: mm)

Elektrische aandrijving

Functioneel diagram

informatie ordenen

FSW-M2x2-□-□-□-□-□-□

- □

Schakeltype

Vezeltype

Spanning

Golflengte

BuisType

Vezel Lengte

Verbindingsstuk

B: Bidirectioneel

U: Unidirectioneel

SM: SM, 9/125

X: Anderen

2.5:

2.5V

5.0

5.0V

1550: 1550nm

X: Anderen

250: 250UM

900: 900um

X: Anderen

05: 0,5 m±5 cm

10: 1,0 m±5 cm

X: Anderen

OO: Geen

FC: FC/PC

FA: FC/APC

SC: SC/PC

ZA: SC/APC

LC: LC/PC

X: Anderen

FAQ

V: Wat is het verschil tussen de M2X2 magneto-optische schakelaar en andere optische schakelaars?

A: Magneto-optische schakelaars gebruiken een magnetisch veld om de schakeling van het optische pad aan te passen. Ze hebben een ander werkingsprincipe en andere prestaties dan andere soorten optische schakelaars, zoals mechanische schakelaars of elektro-optische schakelaars.

V: Ondersteunt de M2X2 magneto-optische schakelaar multi-mode werking?

A: 2X2 magneto-optische schakelaars ondersteunen doorgaans multi-mode werking en zijn geschikt voor verschillende modi van glasvezeltransmissievereisten. D-NET magneto-optische schakelaars kunnen maatwerk ondersteunen.
